變壓器突發短路如何應急處理？

—突發短路的風險預警與智能應急方案解析

隨著全球工業電力系統復雜度攀升，變壓器突發短路事故已成為威脅設備安全與生產連續性的核心風險。國際能源署（IEA）數據顯示，全球每年因變壓器短路導致的直接經濟損失超120億美元，其中約35%的事故因預警與應急措施缺失引發連鎖故障。根據 IEC 60076-5（短路耐受標準）與IEEE C37.91（繼電保護規范），短路電流可達額定值的20-30倍，瞬間溫升超1000℃，導致繞組熔毀、絕緣油爆燃甚至電網級聯崩潰。本文結合全球典型案例與技術標準，解析短路風險預警與智能應急方案，助力企業實現 故障響應時間縮短90%，經濟損失減少50%以上。

1.變壓器短路事故的兩大核心誘因

●絕緣劣化：從局部放電到電擊穿

●破壞原理：長期過載、溫升超標或環境侵蝕（如粉塵、濕氣）會導致絕緣材料老化。而這會導致絕緣材料在電場與熱應力下發生分子鏈斷裂，局部放電（PD）活動加劇，最終形成導電通道。根據根據IEC 60270，PD能量超過1000pC時，絕緣壽命縮短80%。

●案例：中國一化工廠的變壓器因環氧樹脂澆注層開裂（裂紋寬度>0.5mm），相間絕緣電阻從5000MΩ驟降至50MΩ，最終引發相間短路，直接損失200萬美元。

●機械應力：振動與沖擊的“最后一擊”

運輸碰撞、安裝松動或地震等外力沖擊會導致繞組位移、引線斷裂，直接引發短路。

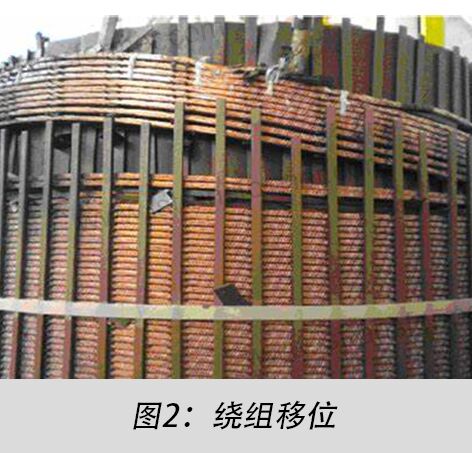

●繞組位移：振動會使繞組間絕緣間距縮小，導致局部電場強度超過30kV/mm（空氣擊穿閾值），形成放電通道；

●引線斷裂：日本一變電站就因地震引發變壓器傾斜 5°，導致低壓側引線斷裂，引線對地短路電流達45kA，設備迅速報廢并引發電網癱瘓。

2.風險預警：從被動響應到主動防御

●電弧光檢測：毫秒級故障捕捉

電弧光傳感器通過檢測300-700nm 波長紫外光，在2ms內迅速識別短路電弧。

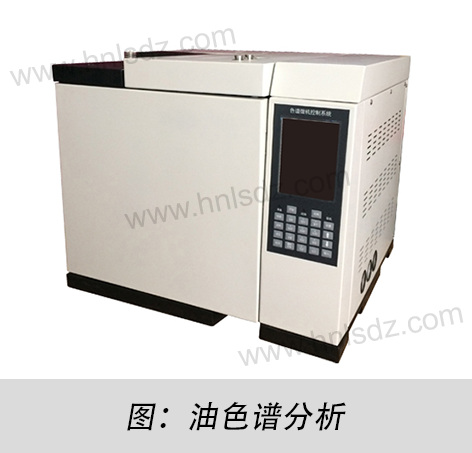

●油色譜分析（DGA）

實時監測絕緣油中H₂、C₂H₂等氣體濃度，通過Duval三角形法預判故障類型：

●H₂>150ppm：預示局部放電；

●C₂H₂>5ppm：預示電弧故障。

●高頻電流傳感：捕捉諧波共振前兆

高頻電流傳感器（帶寬0-10kHz）會進行

●諧振頻點識別：當諧波頻率（如250Hz）與系統諧振頻率重合時，傳感器捕捉電流幅值異常

●短路前兆分析：諧振導致電流驟增，若未及時抑制，可能引發絕緣擊穿。

3.智能應急方案：從快速切斷到災后恢復

●高速差動保護：切斷故障的“閃電手”

●原理：差動繼電器會比較變壓器高低壓側電流差值，當偏差超20%時，在10ms內觸發斷路器分閘。

●案例：中國一煉油廠采用GE T60差動保護裝置，故障切除時間縮短至12ms，保住80%設備完好率。

●故障錄波與定位：精準溯源的黑匣子

故障錄波裝置以1MHz采樣率記錄短路電流波形，通過以下方式定位故障：

●行波定位法：分析電流行波在變壓器內的傳播時間差，精度達±5m；

●短路電流特征提?。?/span>短路電流峰值、上升速率（di/dt）等參數可判斷故障類型（如相間短路或?qū)Φ囟搪罚?/span>，一旦發現故障會立即定位。

●浸沒式滅火系統：遏制爆燃的“終極屏障”

變壓器艙內預埋氟化液噴淋管道，短路爆燃時可在 500ms內釋放液態氟化液，通過窒息與冷卻雙重機制滅火（符合NFPA 15標準）。美國變電站應用后，火災損失減少95%。

4.全球案例

總結：從風險預警到毫秒級響應的閉環防御

變壓器短路事故的本質是絕緣劣化與機械應力的多因素疊加。通過電弧光檢測 實現毫秒級故障捕捉、 高速差動保護快速切斷電流、浸沒滅火系統遏制二次災害，企業可將短路損失減少50%以上，同時滿足IEC 與IEEE的嚴苛標準。在工業4.0與智能電網轉型背景下，這一技術路徑不僅是安全防線的升級，更是企業可持續發展的核心保障。
