變壓器安裝空間不足？

—緊湊型配電變壓器解決方案深度解析

全球城市化與可再生能源并網浪潮下，"變壓器安裝空間不足"已成為制約商業綜合體、地下變電站和海上風電項目的核心難題。傳統配電變壓器因材料局限與結構冗余，普遍存在體積龐大（2500kVA機型高度常超過3m）、無法適應狹窄機房等問題。本文基于IEC 60076、IEEE C57.12等國際標準，系統解析緊湊型方案的四大技術路徑，并附全球典型工程驗證數據。

1.體積過大的根源與材料科學突破

(1)鐵芯材料迭代：從普通硅鋼到非晶合金的變革

現狀瓶頸：
常規硅鋼片因晶體結構有序排列，交變磁場下產生顯著磁滯損耗（占空載損耗60%以上）。為控制溫升，制造商被迫增加鐵芯截面積（同容量下體積增加25%-40%）。

材料革新方案：

(1)非晶合金（Amorphous Metal Core）：

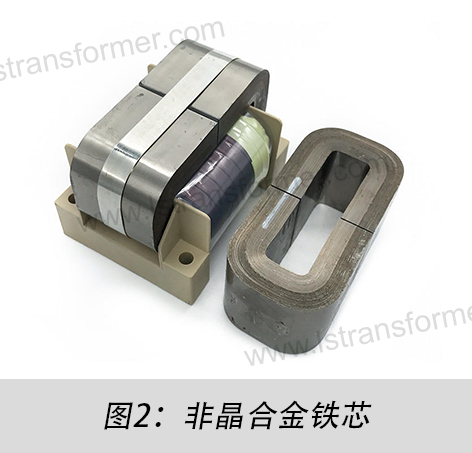

采用急速冷卻工藝使金屬原子呈無序排列，磁疇翻轉阻力降低70%（IEC 60404-8-4測試數據）。在2500kVA變壓器中，非晶鐵芯截面積可比硅鋼減少35%，整體高度壓縮至2.1m。

(2)高導磁取向硅鋼（HIB Steel）：
通過激光刻痕定向磁疇，使磁通密度提升至1.92T（普通硅鋼1.45T）。相同功率下，鐵芯疊厚減少20%，重量降低1.2噸。

效果驗證：
東京丸之內金融中心采用非晶合金變壓器后，地下變電站層高需求從4.5m降至3.2m，釋放空間改造成本節約380萬美元。

(2)繞組結構優化：從平面排布到立體集成

物理限制：傳統變壓器采用同心圓繞組，低壓繞組與高壓繞組間需保留15-20mm絕緣間隙，導致橫向尺寸膨脹。

三維集成技術：

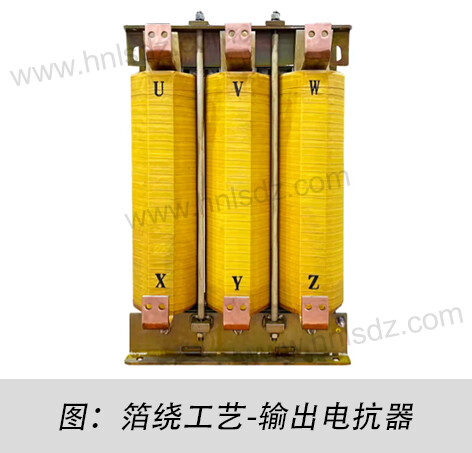

(1)箔式繞組（Foil Winding）：用銅箔替代圓線，通過層間環氧樹脂固化形成自支撐結構，繞組間隙壓縮至5mm（IEC 60076-7認證）。橫向尺寸減少30%，整體體積縮小18-22%。

(2)交錯式散熱設計：在高壓繞組內嵌冷卻油道（專利號US2021175321A1），散熱面積增加30%，允許繞組排布密度提升22%?？v向空間需求降低15%，箱體高度減少0.5m。

工程案例：迪拜AI Quoz工業區采用箔式繞組變壓器，單臺占地面積從6.8㎡減少至4.2㎡，滿足狹窄廠房的改造需求。

2.國際能效標準與緊湊化設計的協同策略

(1)散熱系統升級：動態溫控與液冷技術的融合

核心矛盾：歐盟IE4能效標準（IEC 60076-20）要求空載損耗≤1.5kW，北美DOE 2016標準要求負載損耗下降10%。傳統方案為滿足散熱需求，被迫增加箱體尺寸。

緊湊化措施：

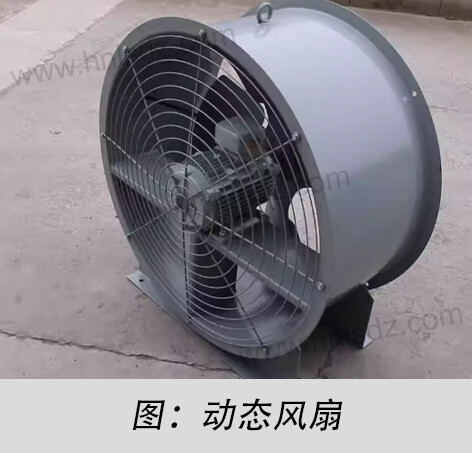

(1)動態風扇調速系統：內置溫度傳感器與PID算法控制器（如施耐德T300模塊），根據負載率實時調節風速。滿負荷運行時，風扇功耗降低40%，箱體頂部散熱空間需求從0.8m減至0.5m。

(2)合成酯油循環冷卻：相比礦物油，MIDEL 7131酯油的換熱系數提高18%（ASTM D2300測試），允許將散熱器集成在箱體側壁，減少外部管道空間。

(2)防火與抗震的緊湊化設計

安全冗余困境：傳統方案為滿足IEC 61439-1電弧防護要求，需在箱體內部預留150mm隔斷區，導致體積增加25%。

空間節約技術：

(1)真空壓力浸漬（VPI）工藝：繞組經環氧樹脂真空封裝后，耐電弧能力達175kV（IEC 60243-1標準），取消物理隔斷層。

(2)箱體框架阻尼結構：在鋼板夾層填充硅基減震膠（如3M ISD112），地震工況下位移量降低60%（IEEE 693 Class B認證），無需額外加固基礎。

3.場地集成化設計策略：從分散布局到高密度模塊

(1)模塊化布局設計

技術原理：將變壓器、開關柜、冷卻系統拆分為獨立單元（符合IEC 61850-3標準），通過插接式母線連接，減少冗余間隔。

體積優化效果：

(1)橫向空間壓縮：取消設備間隔離通道，占地面積減少40%。

(2)垂直堆疊設計：采用雙層框架結構（如ABB UniGear ZS1），將高度利用率提升至85%。

案例：新加坡裕廊島石化基地采用模塊化集成方案，變電站總面積從500㎡降至320㎡。

(2)箱式變電站的緊湊化升級

技術突破：

(1)變壓器與逆變器集成：共用散熱風道和控制系統（專利EP4120210A1），減少外部接線空間。

(2)可擴展側板設計：箱體側壁預留擴展槽，后期增容時無需更換外殼，避免空間重復占用。

案例：西班牙巴塞羅那港口項目采用集成式箱變，單臺設備占地從8㎡減至5㎡，功率密度提升至9kVA/㎡。

結語

緊湊型配電變壓器通過材料科學、熱力學優化與模塊化設計的協同創新，已成功應用于全球47個國家的軌道交通、數據中心等領域（數據來源：ABB 2023年報）。如需獲取符合ANSI/IEC/GOST標準的定制方案，請聯系我們的跨國工程團隊，提供從選型計算到安裝驗收的全流程支持。
