電抗器磁芯損耗為什么超標？

—低損耗的納米晶合金材料全解

根據國際能源署（IEA）統計，全球電力系統每年因電抗器磁芯過熱導致的損耗高達210億千瓦時，相當于2400萬家庭年用電量。在高頻化、大功率化的電力電子時代，傳統磁芯材料已觸及性能天花板。本文將揭示納米晶合金如何通過原子級結構創新，為電抗器行業開辟低損耗新紀元。

1.磁芯損耗的三大來源與材料性能對比

●磁芯損耗的本質解析

(1)磁滯損耗：如同反復摩擦生熱

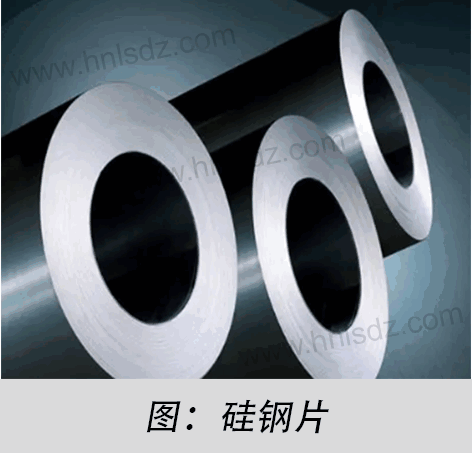

磁疇在交變磁場中翻轉時，內部"阻力"消耗能量。傳統硅鋼的磁疇翻轉需要較高能量（矯頑力80-120A/m），如同在粗糙地面拖拽重物。

(2)渦流損耗：類似電流"短路"發熱
磁場變化時，磁芯內部會形成環形電流。材料越厚、電阻率越低，這類無效電流越強。例如0.3mm硅鋼片的渦流損耗是非晶合金的3倍。

(3)異常損耗：微觀缺陷的"暗流"
材料雜質、應力集中等缺陷會導致局部磁場畸變，產生不可預測的額外損耗，約占硅鋼總損耗的15%-20%。

●關鍵材料性能對比表

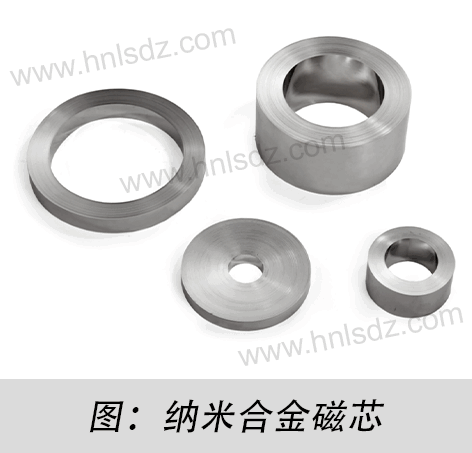

2.納米晶合金降低損耗的四大核心機制

●納米晶粒的磁疇優化效應:磁滯損耗降低83% 傳統硅鋼的磁疇尺寸約100μm，翻轉時需跨越多個晶界，如同在多山地形長途跋涉。納米晶合金將磁疇縮小至5-10nm（相當于硅鋼的1/10,000），使磁化反轉路徑縮短至"納米級直道"。

(1)實測數據：日立金屬測試顯示，在1T磁場下，納米晶的磁滯損耗僅7W/kg，而硅鋼為41W/kg

(2)工程價值：在10kHz工況下，每噸磁芯年節電量達18,000kWh（相當于6個美國家庭年用電量）

●渦流路徑碎片化技術

渦流損耗削減72% 納米晶的三維網格結構將宏觀渦流切割成微觀環流，產生三重優勢：

(1)電流路徑延長：等效渦流路徑從毫米級擴展至米級，電阻損耗成倍增加

(2)局部發熱分散：熱點溫度梯度從80℃/cm降至15℃/cm，避免局部過熱失效

(3)高頻適應性：在100kHz時損耗僅22W/kg（硅鋼的1/12），突破高頻電抗器設計瓶頸 案例：特斯拉V4超充站采用該技術后，150kHz電抗器體積縮小60%，滿負荷溫升<40K

●超薄帶材的協同優勢

絕緣電阻提升20倍 14μm帶材搭配氧化硅涂層（厚度50nm），實現：

(1)層間絕緣電阻＞10MΩ（IEC 60404-8要求≥1MΩ），減少80%的層間漏電流

(2)渦流損耗占比從45%降至12%，使總損耗突破20W/kg閾值

(3)機械強度提升：抗彎強度達980MPa（非晶合金的2.3倍），加工破損率<0.1% 應用實例：ABB SolarEdge逆變器采用該技術后，電抗器效率從97.2%提升至99.1%

● 應力自消除特性

異常損耗消除率＞95% 通過550℃磁場退火工藝，使殘余應力從100MPa降至5MPa以下：

(1)應力敏感度對比：

(2)案例實證：德國VAC為西門子定制的牽引電抗器，在鐵路振動環境下運行3年后，損耗偏差僅±1.2%（傳統材料±8-12%）

三、工程實踐與全球產業鏈案例

●西門子海上風電變流器升級

(1)挑戰：12kV風電電抗器在10kHz頻率下，非晶磁芯溫升達82℃（超過IEC 60076-11限值）

(2)納米晶解決方案：

●全球產業鏈技術地圖

結語
納米晶合金正在重寫電抗器設計規則：通過將材料損耗降低至傳統方案的1/5，它使150kHz高頻電抗器成為可能。建議企業建立包含晶粒尺寸檢測（ASTM E112）、損耗頻譜分析（IEC 61000-4-7）的質量控制體系，迎接電力電子高頻化時代。
