激光焊、錫焊、冷壓接哪個更可靠？

—繞組線材焊接工藝對比

在變壓器和電抗器制造中，焊接工藝的選擇直接影響設備效率、壽命和故障率。激光焊、錫焊、冷壓接三種工藝在導電性、機械強度和熱穩定性上存在顯著差異，而每種方法潛在的失效風險更需謹慎評估。例如，激光焊的熱影響區可能導致高頻電流分布不均，錫焊的低溫熔融特性在過載時易引發二次短路，冷壓接的微空隙則會長期增大接觸電阻。本文將結合國際標準（IEC 60076、IEEE C57.12.00），對比這些工藝的核心指標及失效后果，為高可靠性應用提供選型依據。

1. 導電性對比

● 激光焊

激光焊的冶金結合使其導電性接近母材，但熱影響區（HAZ）的晶粒粗化可能導致局部電阻率升高。在高頻 變壓器中，這種微觀不均勻性會加劇趨膚效應，引發局部過熱并加速絕緣材料碳化。例如，某研究顯示（IEEE Transactions on Power Delivery），HAZ區域的電阻波動可使高頻損耗增加5%-8%。

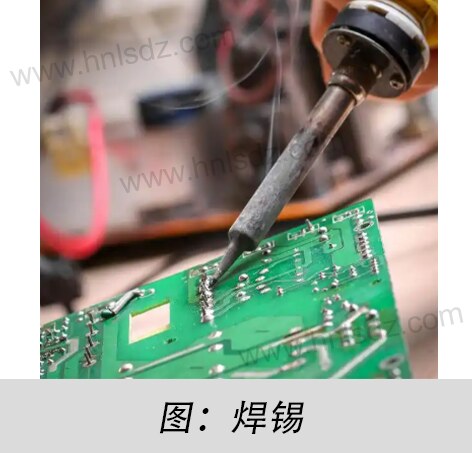

● 錫焊

錫焊依賴焊料合金，其固有電阻率約為銅的6倍。更嚴重的是，焊料氧化和熱疲勞裂紋會隨時間推移持續增大接觸電阻。某案例中（EPRI報告），油浸式變壓器的錫焊接頭因長期運行溫度達120°C，焊料蠕變導致接觸電阻三年內上升30%，最終引發繞組過熱燒毀。

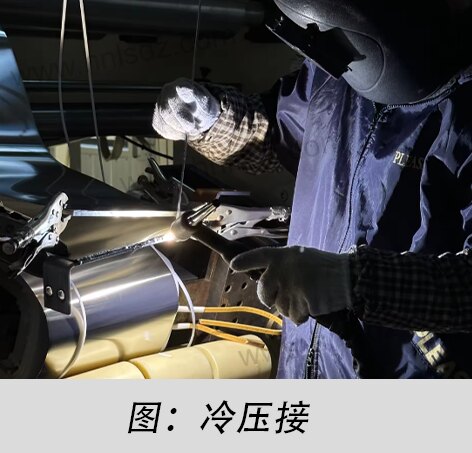

● 冷壓接

冷壓接的機械壓縮雖無熱損傷，但微空隙（micro-voids）在電流作用下可能產生微電弧，長期氧化會使接觸電阻緩慢上升。NASA研究指出，未鍍銀的冷壓接頭在太空極端溫差下，電阻十年內可增長15%-20%。

表1：導電性及長期風險對比

2.機械強度對比

● 激光焊

盡管激光焊縫強度可達母材90%，但殘余應力和HAZ脆化會顯著降低疲勞壽命。某風電變壓器案例顯示（Wind Energy Journal），焊接點在長期振動載荷下，疲勞裂紋從HAZ萌生并擴展，導致運行8年后繞組斷裂。

● 錫焊

錫焊的機械強度最低（30-50 MPa），熱循環應力易使焊點產生裂紋。汽車電抗器行業數據表明，溫度循環測試中（-40°C~125°C），錫焊接頭平均2000次循環后出現開裂，而激光焊可耐受5000次以上。

● 冷壓接

冷壓接的強度依賴于壓縮率，但過壓接（over-crimping）會切斷導線纖維，反而降低強度。工業統計顯示，約12%的現場故障源于壓接模具磨損導致的壓縮力不足（ICEA S-97-682標準）。

3.熱穩定性對比

● 激光焊

激光焊熔點與母材一致（銅1083°C），但快速冷卻的淬火效應可能產生硬脆相。某高鐵變壓器故障分析發現（EN 50329報告），焊縫硬度過高導致在短路電磁力作用下發生脆性斷裂。

● 錫焊

錫焊的致命弱點是低熔點。UL認證測試中，無鉛焊料（SAC305）在217°C即軟化，當變壓器過載達150%時，焊點熔融造成繞組匝間短路。

● 冷壓接

雖然耐高溫，但應力松弛會導致接觸壓力隨時間下降。ASTM B542測試表明，銅端子150°C下持續運行1000小時后，壓接力衰減約18%，需彈性密封件補償。

4. 工藝選擇建議

結論

綜合對比激光焊、錫焊和冷壓接三種繞組線材焊接工藝，激光焊在導電性和機械強度方面表現最優，尤其適合高頻、高溫等高可靠性應用場景，但需嚴格控制熱影響區以防止晶粒粗化和脆化風險；錫焊雖然成本低廉且操作簡便，但其低熔點特性和易氧化問題使其僅適用于低頻、小功率或臨時維修等非關鍵場合，且需配合老化監測措施；冷壓接在性價比和工藝穩定性上表現突出，是配電變壓器和電抗器批量生產的理想選擇，但必須通過鍍銀處理和定期模具校準來規避微空隙氧化和應力松弛風險。未來，隨著技術進步，實時電阻監測（IoT傳感器）和激光輔助壓接等復合工藝有望進一步提升焊接可靠性和工藝適應性，為變壓器制造提供更優解決方案。
