高頻變壓器的中心抽頭引出有哪些特殊工藝要求？

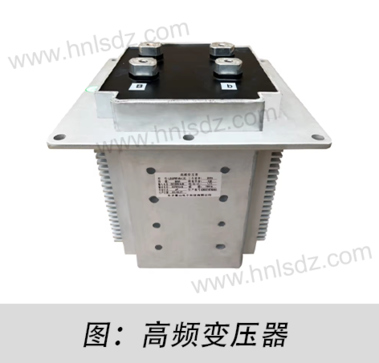

高頻變壓器在現代電子設備中扮演著關鍵角色，特別是在開關電源、逆變器和射頻電路中。中心抽頭作為高頻變壓器的重要設計特征，其引出工藝直接影響變壓器的性能、效率和可靠性。本文將詳細探討高頻變壓器中心抽頭引出的特殊工藝要求，幫助設計工程師和制造商優化產品性能，同時滿足國際標準和行業最佳實踐。

1.高頻變壓器中心抽頭的基本概念與重要性

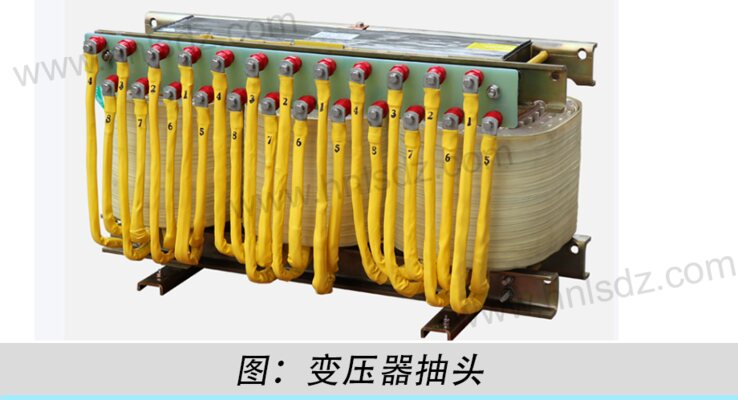

高頻變壓器（High-Frequency Transformer）與工頻變壓器相比，工作頻率通常高于20kHz，有些應用甚至達到MHz級別。中心抽頭（Center Tap）是指在變壓器繞組的中點位置引出的額外接線端，這種設計允許變壓器提供對稱的雙向輸出電壓或?qū)崿F(xiàn)特定的電路拓?fù)浣Y(jié)構。

在高頻應用場景中，中心抽頭的作用尤為突出。在推挽式轉換器（Push-Pull Converter）中，中心抽頭作為兩個開關管的公共連接點；在全波整流電路中，中心抽頭可以簡化整流二極管配置；在差分信號傳輸中，中心抽頭提供了良好的共模噪聲抑制點。根據IEEE Std C57.110-2018標準，高頻變壓器設計必須考慮趨膚效應（Skin Effect）和鄰近效應（Proximity Effect）帶來的額外損耗，而中心抽頭的合理引出可有效優化這些損耗分布。

2.中心抽頭引出的對稱性控制工藝

對稱性是高頻變壓器中心抽頭最關鍵的工藝要求，它直接影響輸出電壓的平衡度和電路的穩定性。在工藝實現上，對稱性控制包含三個維度：電氣對稱、幾何對稱和熱對稱。

● 電氣對稱：要求中心抽頭兩側的繞組匝數精確相等。對于多層繞組結構，每層應保持相同匝數。以常見的4層次級繞組為例，中心抽頭應位于第2層和第3層之間，確保兩側繞組層數對稱。研究表明，匝數偏差超過0.5%會導致推挽電路中的直流偏置，增加磁芯飽和風險。

● 幾何對稱：涉及繞組物理布局的精確控制。圖1顯示了兩種繞組方式：

表1：中心抽頭繞組對稱性比較

優化繞法中采用"雙線并繞"技術，使用兩根絕緣 導線同時繞制中心抽頭兩側繞組，確保幾何位置完全對稱。這種方法雖然增加了繞制難度，但可將不對稱性控制在0.5%以內，同時使鄰近效應損耗降低達30%。

3.高頻損耗最小化工藝要求

高頻變壓器損耗主要包括繞組損耗（銅損）和磁芯損耗（鐵損），其中中心抽頭引出方式對繞組損耗影響尤為顯著。高頻條件下，趨膚深度δ由公式?jīng)Q定：

δ = √(ρ/πμf)

其中：

? ρ為導體電阻率(Ω·m)

? μ為磁導率(H/m)

? f為工作頻率(Hz)

以銅導體在100kHz為例，趨膚深度僅為0.21mm，這意味著電流主要分布在導線表層。中心抽頭作為電流匯集點，其引出工藝必須考慮以下優化措施：

● 多層交錯連接技術：對于多股利茲線繞組，中心抽頭連接應采用"扇形展開"方式，如圖2所示，確保各股線長度一致，避免部分線股因路徑較長而電流分布不均。實驗數據表明，優化連接可使交流電阻降低15-20%。

● 三維熱路徑設計：中心抽頭作為熱流密集區，引出端應與散熱路徑協調設計。推薦采用"階梯式"熱過渡結構，即從細線徑逐步過渡到粗引出線，避免截面突變引起的局部熱點。依據IEC 61558-2-16標準，溫升測試中中心抽頭區域溫差應控制在5K以內。

● 電磁場均衡工藝：在高頻變壓器中，中心抽頭兩側繞組應保持嚴格的鏡像對稱繞制，即順時針和逆時針繞向交替布置，這樣可以抵消部分漏磁場。根據法拉第電磁感應定律，這種對稱結構產生的感應電動勢方向相反，有助于降低凈漏感值：

Leakage ∝ (N2/h)·(a + b/3)

式中

·N為匝數

·h為繞組高度

·a為繞組間距離

·b為繞組厚度。

對稱繞制可有效減小等效距離a值。

4.絕緣與耐壓的特殊工藝要求

中心抽頭引出區域的絕緣設計面臨獨特挑戰，特別是在高電壓或高海拔應用中。根據UL/IEC 60601-1醫療設備標準，高頻變壓器中心抽頭必須滿足以下特殊絕緣要求：

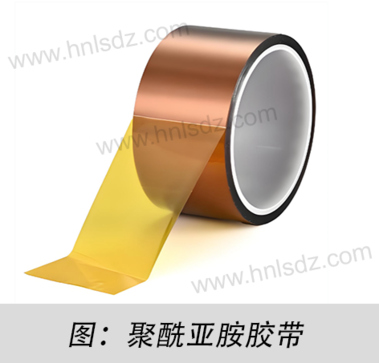

● 多層介質復合絕緣系統：中心抽頭引出線穿越繞組層時，需采用三層絕緣方案：內層為0.05mm聚酰亞胺膠帶，中間層為浸漬環氧樹脂的玻璃纖維布，外層為特氟龍?zhí)坠堋＿@種組合可同時滿足介質強度（>3kV/mm）和柔韌性要求。

● 電勢梯度控制技術：中心抽頭位于繞組中部，其與兩端之間的電勢差呈線性分布。引出結構應采用"錐形過渡"設計（如圖3），使絕緣層厚度隨電壓差增加而梯度增加，避免電場集中。根據Paschen定律，氣體放電電壓Vb與pd（氣壓×間距）乘積的關系為：

Vb = B·pd / ln(A·pd) - ln[ln(1+1/γ)]

式中A、B為氣體常數

γ為二次電子發射系數。

合理設計可提高局部放電起始電壓30%以上。

● 三防處理工藝：針對戶外或惡劣環境應用，中心抽頭引出區域需進行特殊防護處理。典型工藝包括：

–等離子體清潔處理（去除表面污染物）

–硅烷偶聯劑涂覆（增強附著力）

–納米疏水涂層（接觸角>110°）
ASTM D7866測試表明，這種處理可使鹽霧耐受時間從500小時提升至2000小時。

5.機械可靠性與應力釋放工藝

高頻變壓器在運行中受到電磁力、熱應力和機械振動的綜合作用，中心抽頭引出端作為機械薄弱點需要特殊加固：

● 應變消除結構：中心抽頭引出線應設計"S"形應力釋放環（如圖4），其曲率半徑R滿足：

R ≥ 10d (d為導線直徑)

這種結構可將彎曲應力降低60-70%，通過MIL-STD-810G隨機振動測試（10-2000Hz，5Grms）。

● 熱機械匹配設計：中心抽頭引出材料的熱膨脹系數(CTE)應與PCB基板匹配。推薦使用以下材料組合：

–導體：鍍銀銅線（CTE 17ppm/°C）

–絕緣：聚四氟乙烯（CTE 100ppm/°C）

–過渡層：硅橡膠（CTE 300ppm/°C）
這種梯度CTE設計可消除80%以上的熱應力。

● 微運動防護技術：針對長期運行中的微動磨損，中心抽頭焊接點應采用：

–凹陷式焊盤設計（減少懸臂長度）

–錫銀銅(SAC305)焊料合金

–加固膠點（直徑≥2倍線徑）
JIS C5401測試顯示，這種設計可將機械壽命延長至100,000次熱循環。

6.測試與驗證的特殊要求

高頻變壓器中心抽頭的特殊工藝需要通過針對性的測試驗證，關鍵測試項目包括：

● 動態平衡測試：
使用網絡分析儀測量中心抽頭兩側繞組的對稱參數：

–電感偏差（<2%）

–Q值差異（<15%）

–自諧振頻率偏移（<5%）
測試頻率應覆蓋實際工作頻段（如100kHz-10MHz）。

● 局部放電測試：
依據IEC 60270標準，在1.5倍額定電壓下：

–局部放電量（<5pC）

–放電重復率（<1次/周期）

測試時中心抽頭應處于最不利位置（如彎曲狀態）。

● 加速老化測試：
組合環境應力測試條件：

      表2顯示全面的可靠性驗證要求

結語

高頻變壓器中心抽頭的引出工藝是影響整機性能的關鍵因素，需要綜合考慮電磁設計、熱管理、機械可靠性和生產可行性等多個維度。隨著寬帶隙半導體（如GaN、SiC）器件的普及，工作頻率不斷提高，對中心抽頭工藝提出更嚴苛要求。

制造商應密切關注國際標準更新（如IEC 62368-1:2023），持續優化工藝參數。建議采用數值模擬（如有限元分析）與實際測試相結合的方法，實現中心抽頭設計的最佳平衡。對于特殊應用場景（如航空航天或植入式醫療設備），可能需要開發定制化的解決方案。
