海上風電變壓器引出線：選擇鍍錫還是鍍銀？

– 深海能源輸送的核心材料抉擇

在深遠海呼嘯的風聲中，海上風電場正成為全球綠色能源版圖的核心支柱。然而，要將這些巨量清潔電力跨越數十甚至上百公里高效、穩定送回陸地，變壓器高壓引出線這一“電力咽喉”的材料選擇—鍍錫還是鍍銀，直接決定了系統的可靠性與經濟性。本文將深入探討這一關鍵抉擇背后的科學原理與工程實踐。

1.極致環境挑戰：為什么引出線鍍層是海上風電的生命線？

海上風電變壓器身處世界上最嚴苛的電氣環境之一：

?高鹽霧腐蝕(salt spray corrosion)：富含氯離子的海風會加速金屬電化學腐蝕(IEC 60068-2-52標準模擬測試)。

?持續高濕(high humidity)：相對濕度長期≥80%，加劇水分滲透與氧化。

?劇烈溫差(thermal cycling)：運行升溫(可達80℃以上)與停機冷卻導致材料反復膨脹收縮。

?高壓電場(high voltage stress)：66kV至220kV及以上系統電壓對絕緣和接觸完整性提出極高要求。

引出線連接點是電氣系統中的脆弱環節。鍍層質量直接決定了：

?接觸電阻穩定性(Contact Resistance Stability):影響電能傳輸效率和局部發熱。

?耐腐蝕性(Corrosion Resistance)：確保長期導電通路完整，避免失效。

?機械耐磨性(Mechanical Wear Resistance)：抵抗振動、插拔帶來的磨損。

表 1: 海上風電引出線核心性能要求與失效風險

2.鍍錫vs：深海環境下的性能大比拼

● 電導性能與接觸電阻

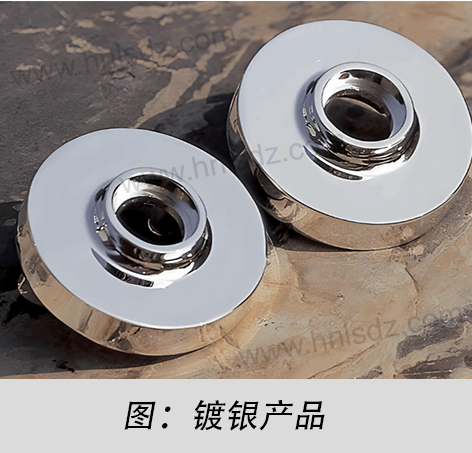

–鍍銀勝出：白銀擁有所有金屬中最高的體積電導率(約 63 MS/m)。更重要的是，其氧化物(Ag2O)仍具有導電性！這意味著即使表面輕微氧化，接觸電阻仍能保持極低且穩定，尤其在大電流下優勢巨大。

–鍍錫的局限：純錫電導率遠低于銀(約 9 MS/m)。錫的氧化物(SnO2)是絕緣體。在高壓電場和微振動下，錫鍍層易形成絕緣氧化膜，導致接觸電阻顯著升高且不穩定。根據Holm電接觸理論，真實接觸點少且微小，接觸電阻(Rc)近似公式為：

Rc ≈ ρ / (2 * sqrt(A * n / π))

其中ρ為材料電阻率

A為表觀接觸面積

n為接觸點數量。

銀的低ρ和高抗氧化性共同保障了更低更穩的Rc。

● 耐腐蝕性 (Corrosion Resistance)

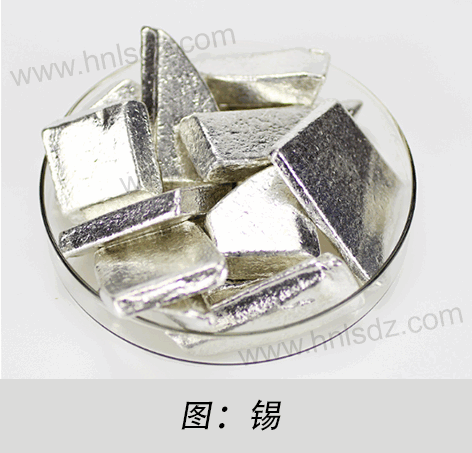

–鍍錫的實用性：錫在大氣環境中具有良好的耐腐蝕性，能有效保護銅基材免受均勻腐蝕。其成本顯著低于鍍銀。

–鍍銀的深層挑戰與應對：銀在含硫(S)環境中會生成黑色絕緣的硫化銀(Ag2S)。海上環境可能存在硫化氫(H2S)。然而，工程上通過以下措施有效解決：

?增加鍍層厚度：海上應用通常要求≥8 μm (遠超普通3-5μm)，延緩硫化物穿透(IEC 62626標準)。

?采用特殊銀合金：添加少量錫、銦等元素，犧牲陽極保護主銀層。

?復合鍍層：如底層鍍鎳(Nickel Underplate)，提供雙重屏障(符合IEC 61238對連接件的防腐要求)。

–應對鹽霧腐蝕：致密的銀鍍層本身對氯離子(Cl-)腐蝕有很強抵抗力(ASTM B117鹽霧測試≥500小時)。

● 抗微動磨損與機械性能 (Fretting Resistance & Mechanical Properties)

–鍍銀優勢明顯：銀質較軟，延展性好。在變壓器運行不可避免的振動環境下，銀鍍層能通過自身塑性變形填充接觸面微小間隙，維持大面積金屬接觸，有效抑制微動磨損及其引發的氧化問題(IEEE 1247振動測試)。

–鍍錫的風險：錫相對更硬脆，微動磨損下易產生碎屑或磨破，新鮮金屬暴露后迅速氧化，導致電阻飆升，形成惡性循環。尤其在高振動區域風險顯著。

● 成本與長期價值 (Cost & LCC - Life Cycle Cost)

–鍍錫：初始材料成本(Capex)低是最大優勢。適用于腐蝕環境相對溫和、電流密度不高、檢修便利的近岸或陸上項目。

–鍍銀：初始成本高(銀價高昂+更厚鍍層)。但其帶來的低能耗損失(高導電)、超高可靠性(低故障率)、極長維護周期(減少昂貴海上運維Opex)是深遠海項目的核心價值。需進行全生命周期成本(LCC)分析。

表 2: 鍍錫與鍍銀在海上風電引出線應用中的關鍵對比

3.工程決策指南：全生命周期視角下的優化方案

海上風電變壓器引出線的鍍層選擇需基于多維度參數系統評估，現代工程實踐已超越簡單的二元選擇，發展出分級決策框架：

● 電壓等級與傳輸容量決定基礎選型

（1）高壓直流送出系統(HVDC ≥220kV):

強制采用鍍銀方案，因集膚效應(skin effect)導致電流趨于表面分布，超高電導率成為關鍵。根據麥克斯韋方程組推導的透入深度公式：

δ = √(ρ/(π*f*μ))

其中

ρ為電阻率

f為頻率

μ為磁導率。

銀的低ρ值可減少高頻損耗，這對柔直輸電的諧波抑制尤為重要。

典型應用：歐洲北海Dogger Bank(3.6GW)、中國三峽陽江(5.5GW)等深遠海項目。

（2）中壓交流系統(33-66kV AC):

經濟型方案：非關鍵連接點可采用5-8μm鍍錫，但必須配合接觸壓力≥100N/mm2的彈簧觸指設計(IEC 60632標準)，通過機械破氧化膜維持導電。

高可靠方案：仍推薦鍍銀合金，特別是采用銀-氧化錫(Ag-SnO?)復合材料，兼顧電導率與抗電弧燒蝕能力。

● 環境腐蝕性分級防護策略

（1）ISO 12944 C5-M級腐蝕環境(離岸>5km):

-基礎防護：鍍銀層必須搭配鎳阻擋層(Ni≥5μm)，防止銅基材與銀之間產生原電池腐蝕(Galvanic Corrosion)。

-進階方案：采用脈沖電鍍工藝獲得納米晶鍍層，其晶界密度比傳統電鍍高3個數量級，腐蝕速率降低70%(ASTM B832測試數據)。

（2）ISO 12944 C4級環境(近岸<5km):

允許使用致密鍍錫(≥12μm)，但需配合：

-密封膠填充(如硅基膠符合IEC 60893)

-定期紅外熱成像巡檢(ΔT>15K即預警)

● 連接技術適配性矩陣

● 全生命周期成本模型

決策應基于20年期的LCC計算，典型參數包括：

LCC=Ccapex+∑t=120Copex(1+r)t+Pfailure×CdowntimeLCC=Ccapex+t = 1∑20(1+r)tCopex+Pfailure×Cdowntime

其中：

-鍍錫方案：Capex低但P_failure可能達1.2次/年(海上維修成本€250k/次)

-鍍銀方案：Capex高出30-50%，但P_failure<0.05次/年

（1）示例計算：英國海域某1GW項目，鍍銀方案雖初 始多投入€2.7m，但20年節約運維費€11.3m，減少發電損失€6.2m。

（2）最佳實踐建議：

-對于>25km的深遠海項目，優先選擇鍍銀+激光焊接的永久連接方案

-近岸項目可采用鍍錫與鍍銀混用設計，但需通過FEM仿真確保電流分布均衡

所有方案必須通過IEC 61400-25規定的海上風電專用測試序列

結論：深海能源動脈的可靠基石

在海上風電變壓器引出線材料的選擇上，鍍錫憑借成本優勢在近岸與低壓領域占有一席之地。然而，對于肩負遠距離、大容量電力輸送重任的深遠海高壓系統，鍍銀憑借其卓越的導電性、被動接觸穩定性、可控制的耐腐蝕性以及優異的抗微動磨損能力，成為保障25年以上高可靠運行的不二選擇。

隨著歐洲北海、中國深遠海及美國大西洋項目的迅猛發展，面對不斷攀升的電壓等級與運維成本，全球領先開發商正優先選用高性能鍍銀方案構建深海能源“主動脈”。決策不僅基于初始成本，更需考量全生命周期價值——鍍銀引出線為海上風電場提供的長期可靠性與低損耗特性，正在深遠海領域持續釋放其戰略價值。
