粉塵環境加速變壓器老化？

 —防塵技術延長設備壽命


  國際能源署（IEA）研究顯示，全球15%的變壓器故障由粉塵污染引發，沙漠、工業 區等場景的設備壽命平均縮短30%-50%。粉塵不僅堵塞散熱系統，更會引發絕緣劣化、局部放電等連鎖反應。本文基于IEEE C57.12.00和IEC 60076-7標準，系統解析粉塵危害機理，并提供四類防塵技術方案，幫助用戶實現設備壽命延長與運維成本優化。

1.粉塵如何“啃噬”變壓器壽命？

● 絕緣性能的隱形殺手

粉塵中的金屬顆粒（如鐵、鋁）會逐漸在絕緣表面堆積，形成導電路徑：

(1)導電通道形成機理：金屬顆粒在電場作用下遷移至高壓套管或繞組表面，通過物理堆積形成微米級“金屬橋”。當粉塵層厚度達到0.1mm時（相當于A4紙厚度），相鄰顆粒間的接觸電阻急劇下降，形成連續導電路徑。
實驗數據：ASTM D257測試顯示，35kV套管表面覆蓋0.1mm鐵粉時，絕緣電阻從10GΩ驟降至2GΩ（降幅80%）。

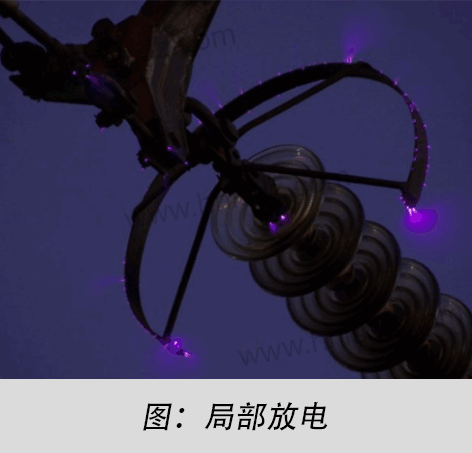

(2)局部放電激增：導電通道導致電場畸變，在粉塵邊緣產生高場強區域。例如，10kVA變壓器在粉塵環境下，局部放電量從5pC升至120pC（超過IEC 60270安全閾值），引發絕緣碳化。

典型案例：
沙特阿拉伯某沙漠變電站，因粉塵堆積導致35kV套管閃絡，直接損失超$50萬。

●散熱系統的慢性阻塞

粉塵覆蓋散熱片和油道，引發“熱積累-絕緣老化”惡性循環：

(1)粉塵覆蓋散熱器：粉塵層阻礙空氣對流，0.5mm厚的粉塵可使散熱效率下降40%（IEC 60076-14數據）。

(2)油溫持續上升：油溫每超過設計值10℃，絕緣紙老化速度加快一倍（依據Arrhenius模型）。

(3)絕緣強度衰退：當油溫從65℃升至85℃時，絕緣紙抗拉強度會在5年內下降50%（IEEE 1276標準）。

量化模型：
散熱器粉塵覆蓋率每增加10%，油溫上升4-6℃，導致壽命衰減公式：

（油溫每超設計值10℃，壽命減半）

2.四維防塵技術體系

●密封設計革新

(1)技術原理：

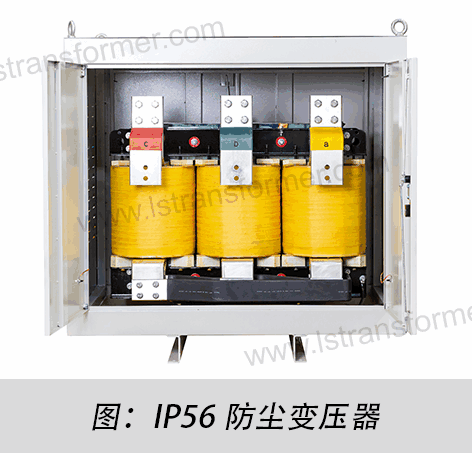

采用IP55/IP65防護等級（IEC 60529標準）的全封閉結構，通過三重屏障阻斷粉塵：

·硅膠密封條：

 - 壓縮永久變形率＜5%（ISO 815-B測試），確保長期密封性

- 抗老化性能：-50℃~150℃環境下使用壽命＞20年

·迷宮式通風道：

- 采用Z型折彎設計，迫使氣流多次轉向，粉塵因慣性撞擊壁面被截留

- 截留效率＞95%（對＞10μm顆粒）

·呼吸器濾芯：

- 納米玻璃纖維材質，過濾精度0.3μm（PM2.5的1/8）

- 透氣率保持＞90%，避免內部壓力積聚

(2)效能對比：

●主動過濾系統

(1)技術方案：

?離心預過濾：利用旋風分離原理，氣流以15m/s切向進入分離器，大顆粒（＞10μm）在離心力作用下撞擊壁面脫落，分離效率達98%。

?靜電吸附模塊：加載12kV高壓電場，使粉塵帶電后吸附在集塵板上，可捕集0.1-1μm超細顆粒，攔截率99.5%。

(2)性能提升：

?散熱改善：清除90%粉塵后，油泵流量恢復至設計值的95%

?絕緣保護：局部放電量降低至8pC，符合IEC 60270安全限值

(3)經濟性分析：

● 表面涂層技術

(1)創新材料：

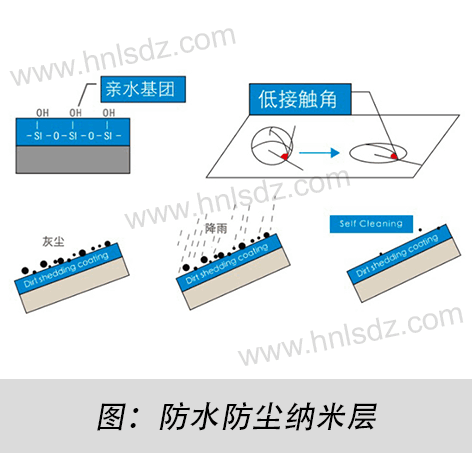

?憎塵納米涂層：表面形成微納結構（接觸角＞150°），使粉塵難以附著。例如，硅氧烷涂層可使石英粉塵附著量減少92%（ISO 27448測試）。

?自清潔功能：添加二氧化鈦光催化劑，在紫外線作用下分解有機污染物（符合ISO 22197-1標準）。

(2)實驗數據：

● 智能監測體系

(1)技術組成：

?粉塵濃度傳感器：采用激光散射法（精度±3%），實時檢測0.1-100μm顆粒濃度，數據刷新率1次/秒。

?熱成像攝像頭：紅外分辨率640×480，溫差分辨率0.05℃，精準定位粉塵堆積熱點。

?預測性維護算法：基于IEEE 1859標準構建機器學習模型，分析歷史數據預測堵塞風險，提前30天預警。

(2)應用案例：智利銅礦的110kV變壓器安裝監測系統后，清灰周期從3個月延長至18個月，維護成本降低67%。

結語

粉塵環境對變壓器的侵蝕本質上是多重物理化學作用的疊加效應，而通過構建“密封阻斷-主動過濾-表面防護-智能監測”的四維防護體系，可將設備壽命恢復至設計值的85%-95%。國際標準（如IEC 60815 Class C/D、IEEE 1859）為技術選型提供了科學框架：在沙漠地區采用IP65密封+靜電吸附技術可攔截99.5%的粉塵侵入，工業區通過納米涂層實現92%的表面自清潔率，而智能監測系統則使維護成本降低60%以上。
