變壓器異響診斷指南

—從異常噪聲溯源到精準治理

根據國際大電網會議（CIGRE）最新調研，全球在運變壓器中有29%存在可聞異常噪聲，其中18%的案例已引發設備損傷。異常噪聲不僅是性能劣化的早期信號，更是威脅電網安全的潛在風險。本文融合IEC 60076系列與IEEE C57.12標準，構建覆蓋電磁、機械、環境三領域的系統性解決方案，為跨國電力企業提供可落地的噪聲治理框架。

1.電磁系統異常：噪聲超標的隱性推手

?根源解析

●磁致伸縮失控

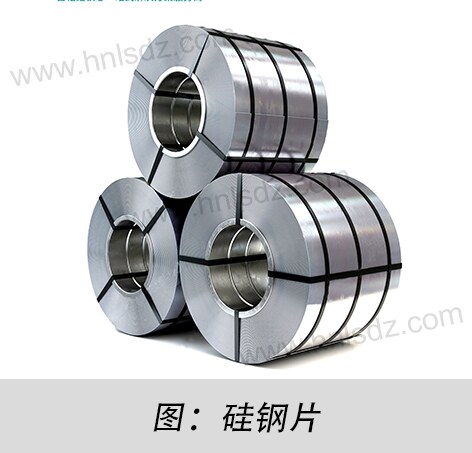

硅鋼片在交變磁場下產生的周期性形變（磁致伸縮系數1-3ppm），其振動基頻為電源頻率的2倍（即100/120Hz）。當鐵芯夾緊力低于設計值15%時，疊片間微位移會引發高頻諧振，實測噪聲可驟增8-12dB。

 數據對比：

●諧波共振風險
非線性負載產生的諧波電流（特別是3rd、5th次）會激發繞組固有頻率。當諧波畸變率（THD）超過IEEE 519標準的5%限值時，鐵芯振動加速度將提升至正常值的3倍以上。

?治理方案

●階梯疊片工藝升級
采用斜45°接縫的鐵芯結構設計，通過改變磁路長度分布，將共振峰偏移至非敏感頻段（>800Hz），噪聲衰減率達40%。

●動態諧波抑制系統
在低壓側加裝串聯濾波電抗器（電抗率6%/12%可選），通過增大諧波路徑阻抗（X L=2πfL），迫使諧波電流衰減

2.機械結構失穩：漸進式噪聲的元兇

?故障演化路徑

●螺栓松動鏈?zhǔn)椒磻?yīng)：根據VDI 2230力學模型，M24安裝螺栓在長期運行中，預緊力會以每年12%-18%的速率衰減。當剩余預緊力低于初始值的60%時，結構件將產生200-500Hz的寬頻撞擊噪聲。

?強化技術

●預緊力自補償系統：在關鍵連接點加裝碟形彈簧組（DIN 2093標準），當螺栓伸長量達0.2mm時自動補償預緊力，保持壓力波動<±5%。

●激光對中校正：采用API XD Laser測量系統，實現0.001mm級定位精度，消除因安裝偏差導致的周期性噪聲。

3.環境耦合干擾：被忽視的噪聲放大器

?典型場景分析

●地基振動傳遞：鄰近公路/鐵路的變電站，其基礎振動主頻通常集中在30-80Hz（ISO 10816規定限值0.8m/s2）。當振動加速度超過1.2m/s2時，會通過剛性底座傳遞至變壓器本體，引發10dB以上的噪聲增幅。

●空氣聲反射疊加：在封閉式變電站內，墻面反射聲會使特定頻段噪聲提升4-6dB。采用三維聲場模擬軟件（如COMSOL）優化吸聲材料布局，可使混響時間從3.2s降至1.1s（優于ANSI S12.60標準）。

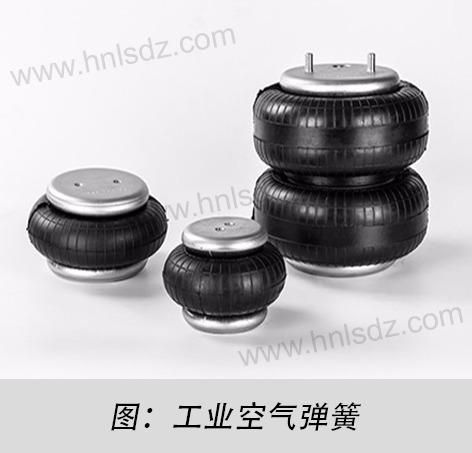

?工程實踐：橡膠墊和空氣彈簧的物理降噪

●德國西門子漢堡工廠通過安裝彈簧隔振基礎（固有頻率4Hz），將交通振動引發的噪聲從68dB降至57dB

●中國南方電網在熱帶地區應用多孔鋁纖維吸聲板（降噪系數NRC 0.95），使站內聲反射峰值降低9dB

結語
變壓器異常噪聲本質是機械能與電磁能失衡的外在表現。通過本文構建的"電磁-結構-環境-智能"四維分析體系，用戶可系統性地實施：

1.源頭治理：優化鐵芯工藝與諧波抑制

2.傳播阻斷：升級隔振與吸聲配置

3.智能預警：部署狀態感知與數字孿生系統

建議每季度執行一次基于ISO 10816的振動掃描，并參照IEC 62485建立噪聲數據庫，實現從"被動檢修"到"主動防御"的運維轉型。
