如何減少變壓器產生的漏磁？

—硅鋼片包覆、銅屏蔽環、導磁膠應用

在電力傳輸和電子設備中，變壓器扮演著至關重要的角色。然而，變壓器運行過程中產生的漏磁現象不僅會降低設備效率，還會帶來電磁干擾（EMI）、局部過熱和噪音等問題。根據國際能源署（IEA）的統計，全球配電變壓器損耗約占發電總量的2-3%，其中漏磁引起的損耗占比顯著。本文將深入探討三種經過國際驗證的漏磁抑制技術：硅鋼片包覆、銅屏蔽環和導磁膠應用，幫助您優化變壓器設計，提升能效與可靠性。

1.漏磁的危害與成因
變壓器依靠磁耦合實現能量傳遞。理想情況下，磁通應完全約束在鐵心內部。但現實中，部分磁通會“泄漏”到周圍空間，形成漏磁場。漏磁的危害包括：

● 增加損耗：漏磁通穿越結構件時產生渦流損耗，顯著降低效率。

● 引發局部過熱：渦流在金屬部件（如夾件、油箱）中產生熱量，加速絕緣老化。

● 電磁干擾(EMI)：高頻漏磁干擾周邊電子設備運行。

● 機械振動與噪音：交變漏磁力引起鐵心和結構件振動。

漏磁的根本原因是磁路中存在磁阻（Reluctance）。當鐵心磁導率不足或磁路不連續（如鐵心接縫、繞組端部）時，磁通更易向外擴散。國際標準如IEC 60076系列對變壓器損耗和溫升有嚴格要求，控制漏磁是達標的關鍵。

2.核心解決方案：原理與應用詳解

● 硅鋼片包覆：優化主磁路

鐵心是主磁路載體。高品質冷軋取向硅鋼片（CRGO）具有極高的磁導率和極低的單位損耗（W/kg）。其表面絕緣涂層（如C5涂層）在高溫退火后形成，能有效阻隔片間渦流通路。

實施與效果：

（1）高磁導率引導磁通：優質CRGO硅鋼（如30QG120牌號）初始磁導率可達1900μ以上，遠高于普通鋼材（約200μ），顯著降低磁阻，將更多磁通約束在鐵心內部。

（2）低損耗涂層減少片間渦流：絕緣涂層破壞硅鋼片間導電回路，使渦流被限制在單片內，大幅降低渦流損耗。損耗值需符合ASTM A976標準。

（3）精細疊片工藝：采用階梯搭接或45°斜接縫，消除磁路間隙，減少漏磁源。自動疊片系統確保接縫緊密。

（4）國際應用：歐洲電網普遍采用高牌號（低損耗）硅鋼片（如23ZDKH90），配合先進鐵心退火工藝（如CAB），顯著提升大型電力變壓器效率。

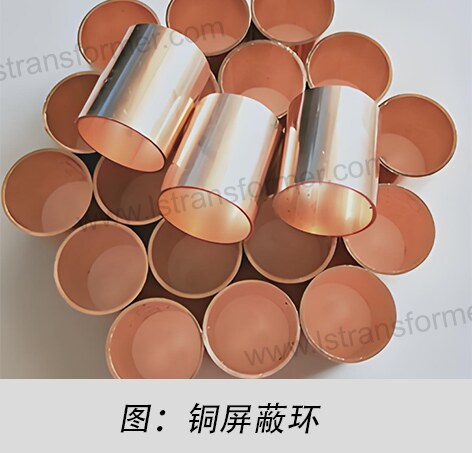

● 銅屏蔽環：主動抵消端部漏磁

變壓器繞組端部是強漏磁場區域。銅是良導體，根據法拉第電磁感應定律，交變漏磁通會在銅環內感應出渦流（Eddy Current），該渦流又會產生一個反向磁場，部分抵消原有漏磁。

實施與效果：

（1）位置精準設計：銅環通常安裝在高壓繞組外側或鐵軛附近（漏磁最強區），形狀需與繞組端部匹配，間距經電磁仿真（如ANSYS Maxwell）優化。

（2）渦流屏蔽效應：銅環感應渦流密度J = σ * dΦ/dt (σ為電導率)，其產生的反向磁通ΔB ∝ J，有效削弱局部漏磁通密度達30%-50%。

（3）降低結構件損耗：抑制漏磁后，油箱、夾件中的渦流損耗顯著下降，符合IEC 61378關于變壓器附件損耗的要求。

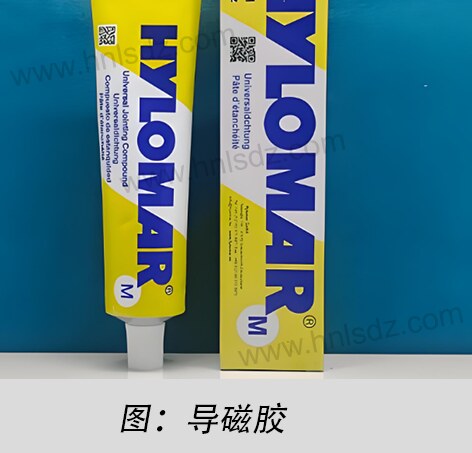

● 導磁膠：封堵磁路“縫隙”

鐵心疊片接縫處存在微小氣隙，其磁阻遠高于硅鋼（空氣磁導率μ0≈1.257e-6 H/m，硅鋼μr>40000）。導磁膠填充這些氣隙，形成低磁阻通路。

實施與效果：

（1）高磁導率填縫材料：現代導磁膠由環氧樹脂/聚氨酯基體+高比例（>80%）鐵磁粉末（如還原鐵粉、羰基鐵粉）制成，有效磁導率μr可達50-100。

（2）降低接縫磁阻：氣隙磁阻R_gap = l_gap/(μ0 * A)，導磁膠將其降為R_膠 = l_gap/(μr * μ0 * A)，顯著減小總磁阻，磁通更易通過接縫而非外泄。

（3）抑制振動噪音：膠層固化后增強鐵心整體性，減少磁致伸縮振動幅度，噪音降低5-10 dB(A)。

表1：漏磁抑制技術特性對比

總結
有效控制變壓器漏磁是提升能效、延長壽命和滿足國際環保標準（如歐盟ErP指令）的關鍵。硅鋼片包覆通過優化鐵心材料與工藝鞏固主磁路；銅屏蔽環利用電磁感應原理主動抵消端部漏磁；導磁膠則專注于封堵磁路薄弱點。三種技術既可獨立應用，亦可協同部署實現最佳效果。通過理解其物理機制并嚴格遵循IEC、IEEE等國際標準，設計者能夠顯著降低漏磁危害，打造高效、安靜、可靠的變壓器產品，在全球綠色能源轉型中贏得競爭優勢。
