高溫環境下如何控制變壓器溫升？

—耐熱絕緣材料與強制風冷協同設計

在全球氣候變暖和工業需求增長的背景下，高溫環境下變壓器的穩定運行已成為電力行業面臨的重大挑戰。本文將深入探討通過耐熱絕緣材料與強制風冷系統的協同設計來控制變壓器溫升的綜合解決方案，幫助用戶理解這一復雜技術問題的本質及其應對策略。

1.高溫環境對變壓器的影響及溫升控制的重要性

變壓器作為電力系統的核心設備，其性能與溫度密切相關。當環境溫度升高時，變壓器面臨的散熱挑戰呈指數級增長。根據IEEE Std C57.91-2011變壓器壽命標準，繞組溫度每升高6℃，絕緣材料的老化速度就會翻倍，變壓器壽命相應減半。這一現象被稱為"蒙特辛格規則"，是變壓器熱設計的基礎原理之一。

高溫環境下變壓器溫升過高會導致一系列連鎖反應：

（1）絕緣材料加速老化：傳統絕緣材料在持續高溫下會發生化學分解，喪失介電強度

（2）效率下降：繞組電阻隨溫度升高而增加(IEC 60076-7)，導致銅損增加，效率降低

（3）安全隱患：極端情況下可能引發局部過熱甚至火災事故

全球能源署(IEA)2022年報告顯示，在熱帶和沙漠氣候地區，因溫升問題導致的變壓器故障占全年故障總數的37%，遠高于溫帶地區的15%。這凸顯了高溫環境下溫升控制技術的特殊重要性。

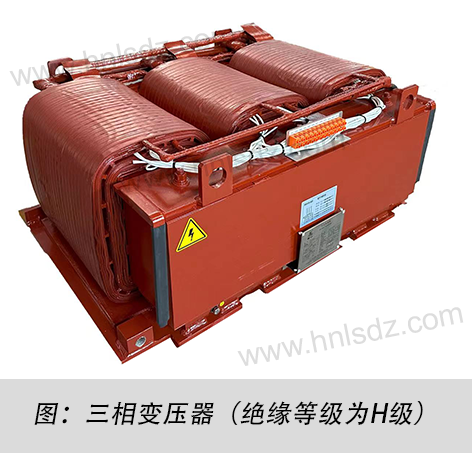

2.耐熱絕緣材料的選擇與應用

● 高溫絕緣材料的分類與特性

現代變壓器絕緣系統已從傳統的油紙絕緣發展為多元復合體系。下表對比了主要高溫絕緣材料的性能參數：

表1：高溫絕緣材料性能比較

● 材料選擇的技術經濟學分析

選擇耐熱絕緣材料時需綜合考慮以下因素：

（1）溫度指數(TI)：根據IEC 60216標準，材料在20000小時內保持50%原始性能的最高溫度

（2）熱膨脹系數(CTE)：需與銅/鋁導體匹配，避免溫度循環導致的機械應力

（3）介質損耗因數(tanδ)：影響運行效率，應控制在0.5%以下(IEC 60894)

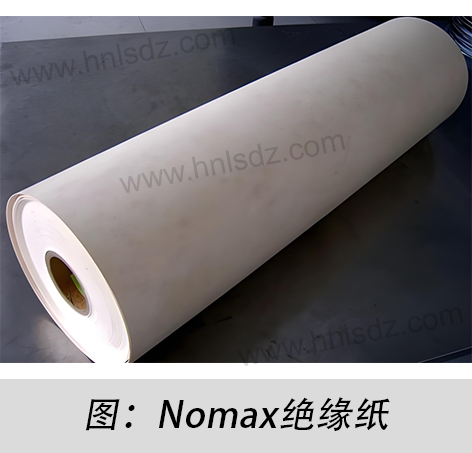

以杜邦公司開發的Nomex?絕緣系統為例，其采用芳香族聚酰胺纖維，在220℃下仍能保持90%以上的機械強度。實際應用表明，采用此類材料的變壓器在40℃環境溫度下，熱點溫升可比傳統材料降低15-20K。

材料升級的成本效益可通過以下公式評估：

LCC = CI + ∑(E_loss×t×p) + ∑(MTTR×c_f)

其中：

?LCC：全生命周期成本    ?CI：初始投資成本

?E_loss：能量損失       ?t：運行時間

?p：電價               ?MTTR：平均修復時間

?c_f：故障成本

案例分析顯示，雖然高溫絕緣材料初始成本高30-50%，但全生命周期內可節省15-25%的總成本。

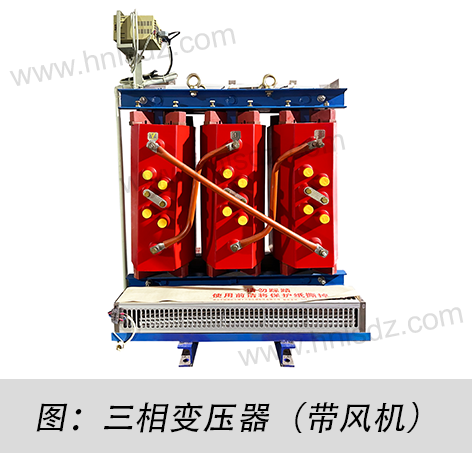

3.強制風冷系統的優化設計與協同效應

強制風冷系統與耐熱絕緣材料的協同設計是高溫環境下控制變壓器溫升的最有效解決方案。這一綜合系統通過三個關鍵機制實現溫升控制：

● 熱傳遞路徑優化

強制風冷系統通過增強對流換熱來降低變壓器溫度，其冷卻效果可由改進的牛頓冷卻定律描述：

 Q = (h_m + h_f)×A×(T_s - T_a)

其中：

?h_m：材料本身的熱傳遞系數      ?T_a：環境溫度

?A：有效散熱面積              ?T_s：表面溫度

?h_f：強制風冷提供的附加熱傳遞系數

耐熱絕緣材料通過提高自身熱導率(k值)來增加h_m，而強制風冷則通過增大風速來提高h_f。兩者的協同作用使得總傳熱系數(h_m + h_f)顯著提升，從而在不增加設備體積的情況下大幅提高散熱能力。

● 溫度梯度管理

協同設計的核心在于優化變壓器內部的溫度分布。耐熱材料確保高溫區域(如繞組)的絕緣可靠性，而風冷系統則重點冷卻這些熱點區域。這種定向冷卻策略可以通過以下熱阻網絡模型來理解：

 R_total = R_cond_material + R_conv_cooling = (L/kA) + (1/hA)

通過選擇高k值的絕緣材料降低R_cond_material，同時優化風冷系統設計降低R_conv_cooling，可以實現整體熱阻R_total的最小化。實測數據表明，這種協同設計可使熱點溫度降低25-35K，同時使變壓器的負載能力提高15-25%。

● 系統可靠性提升

耐熱材料與強制風冷的協同作用還體現在系統可靠性方面。當風冷系統因故暫時失效時，高耐溫等級的絕緣材料可以提供必要的安全緩沖，避免立即發生絕緣故障。反之，強制風冷系統的持續運行可以延緩絕緣材料的老化過程，延長變壓器使用壽命。

表2：協同設計前后性能對比

結論與展望

高溫環境下控制變壓器溫升需要系統級解決方案。通過耐熱絕緣材料與智能風冷系統的協同設計，不僅可以解決當前面臨的溫升挑戰，還能為未來更嚴苛的應用環境做好準備。隨著納米復合絕緣材料、相變冷卻等新技術的成熟，變壓器高溫性能將進一步提升，為全球能源基礎設施的可靠運行提供堅實保障。

對于具體項目選型，建議咨詢專業變壓器制造商，根據當?shù)貧夂驐l件、負載特性和經濟性要求，定制最優的溫升控制方案。持續監測和預防性維護同樣是確保長期可靠運行的關鍵因素。
