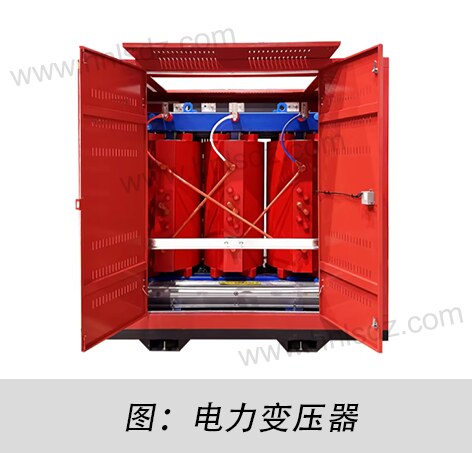

電力變壓器如何工作？

—從發電到用電的全流程解析

電力變壓器是電網系統的核心設備，承擔電壓轉換與能量傳輸?shù)年P(guān)鍵任務。全球約40%的電能損耗發生在輸配電環節，而高效變壓器可減少15%-25%的能源浪費（數據來源：IEC 60076-20）。本文基于IEEE C57.12、EN 50588等國際標準，解析變壓器在電網不同環節的作用機制，并附跨國工程案例驗證。

1.發電廠：升壓變壓器的能量轉換起點

發電機的輸出電壓通常為10-25kV，直接傳輸會導致線路電流過大（焦耳損耗 ），造成巨大能量浪費。升壓變壓器通過將電壓提升至110-765kV，使電流降至原值的1/10，從而將輸電損耗減少至1/100。例如，德國北海風電場通過將33kV升至380kV，使300MW電能的線路損耗從5%降至0.3%。

設計要點：

(1)鐵芯材料：晶粒取向硅鋼片（），磁導率高且損耗低。

(2)繞組結構：采用換位導線（Transposed Conductor），減少渦流損耗（IEC 60076-5認證）。

(3)冷卻系統：強迫油循環（OFAF）確保滿負荷下溫升≤65K（IEEE C57.12.00標準）。

工作流程：

(1)發電機輸出交流電（如50Hz/22kV）輸入變壓器一次側。

(2)磁場感應使二次側繞組產生高壓（如400kV）。

(3)通過斷路器接入輸電線路，開啟遠距離傳輸。

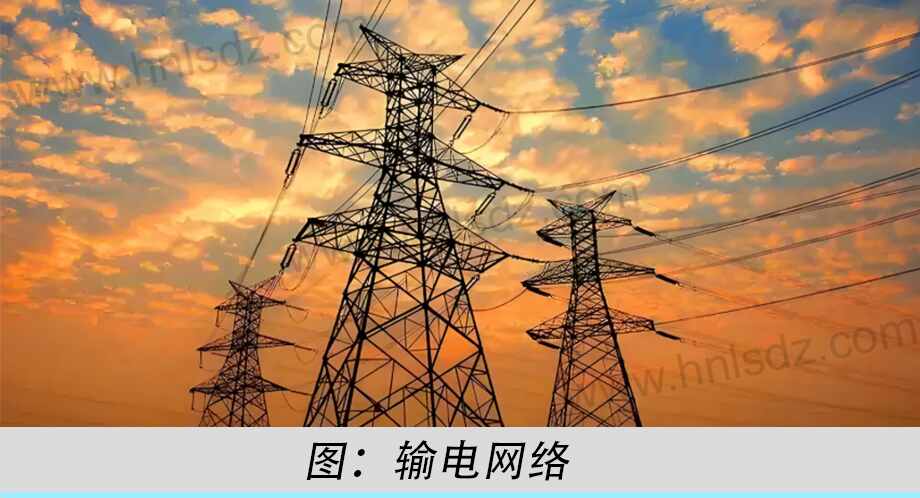

2.輸電網絡：高壓線路的能量傳輸通道

輸電網絡采用400kV-765kV電壓等級，以降低線路損耗并支持跨國電力交換。自耦變壓器在此環節廣泛應用，其共用部分繞組的特性可減少30%的材料成本。

設計要點：

(1)絕緣設計：雷電沖擊耐受電壓≥1425kV（IEC 60071-1）。

(3)調壓能力：有載分接開關（OLTC）實現±10%電壓調節（IEC 60214）。

案例對比：

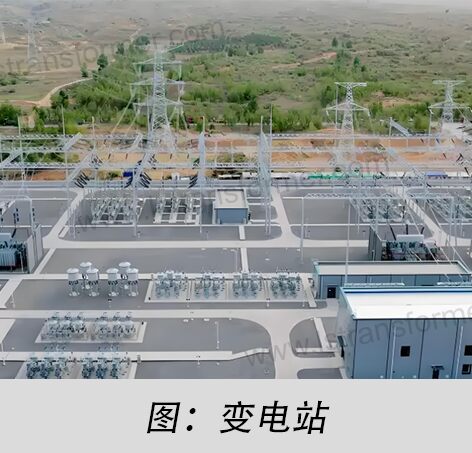

3.變電站：多級降壓的電壓調節樞紐

變電站將輸電電壓（如220kV）逐級降至配電電壓（10kV），并通過并聯電容器組補償無功功率，將功率因數從0.8提升至0.95，降低線路損耗23%。

設計要點：

(1)能效標準：歐盟油浸式變壓器需滿足IE4能效（空載損耗≤0.25kW @100kVA）。

(2)動態調壓：有載調壓分接開關每級調節1.25%，響應時間≤5秒（EN 50588-1）。

工作流程：

(1)高壓側接收220kV電能。

(2)多繞組變壓器分階段降壓至10kV。

(3)電容器組動態投切，維持電壓波動≤±5%。

4.終端用戶：定制化電壓適配場景

● 工業場景

工業場景中，變壓器需根據設備特性定制電壓與電流。整流變壓器通過移相繞組（如±7.5°）將12脈波整流諧波含量從12%降至4.5%（IEEE 519），二次側直流紋波≤2%（IEC 61378-1），采用銅箔導體抑制集膚效應。礦熱爐變壓器則為冶金電爐提供50-200V超低電壓與50kA級大電流，短網阻抗≤0.5mΩ（避免電弧不穩定），并通過水冷系統（EN 50588-1）與高飽和磁密硅鋼（）保障穩定性。

● 居民用電場景

在居民用電場景中，柱上變壓器將10kV配電電壓降至400V三相四線制供電，采用非晶合金鐵芯（空載損耗比硅鋼低70%）與階梯接縫工藝控制噪聲≤55dB(A)（ISO 3744）。例如，東京某商業區采用此類變壓器后，年均節電18萬kWh，投資回收期縮短至3.2年。

5.電網全流程變壓器綜合參數對比

結語

從發電廠升壓到終端用戶適配，電力變壓器通過精準的電壓轉換支撐全球電網的高效運行。如需獲取符合IEC/IEEE/EN標準的定制化方案，請聯系我們的國際技術團隊，提供從設計到運維的全周期服務。
