電力系統中諧波治理：電抗器的選型與配置

隨著工業設備、新能源電站及數據中心的高速發展，電力系統諧波污染問題日益嚴峻。諧波不僅導致變壓器過熱、電纜絕緣老化，還可能引發電容器諧振爆炸等嚴重事故。電抗器作為諧波治理的核心設備，其選型與配置直接決定治理效果。本文從諧波抑制原理出發，結合全球化工程實踐，解析如何通過科學選型與系統化配置實現高效諧波治理。 一、諧波危害與電抗器的抑制原理

●諧波的產生與破壞機制

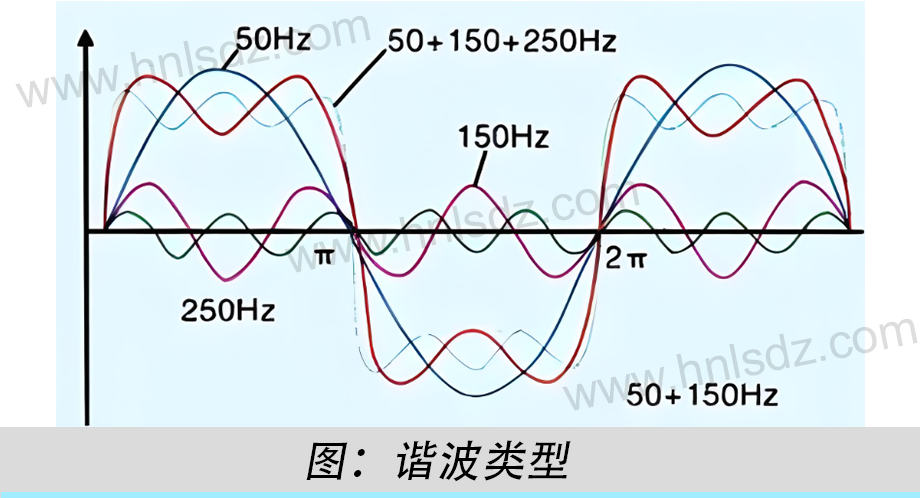

諧波是頻率為基波（50/60Hz）整數倍的電壓或電流分量，主要由非線性負載（如變頻器、整流器、LED電源）產生。其危害包括：

(1)變壓器過熱：諧波電流引發渦流損耗和雜散損耗，損耗公式為：P_loss=I_h² * R_ac * K_h

其中，I_h為諧波電流有效值，R_ac 為繞組交流電阻， K_h為諧波頻率附加損耗系數（隨頻率平方遞增）。例如，5次諧波（250Hz）的K_h是基波的25倍。

(2)電容器諧振：諧波電流與電容器容抗形成諧振，導致電壓放大甚至設備擊穿。

●電抗器抑制諧波的核心原理

電抗器通過以下兩種物理機制抑制諧波：

(1)阻抗匹配：串聯電抗器增加系統阻抗，改變諧波電流的流通路徑，迫使其通過低阻抗的濾波器回路。例如，串聯電抗器的感抗（X_L=2πfL）與電容器容抗（X_C）共同作用，使系統對某次諧波呈現高阻抗，從而抑制其流入電網。

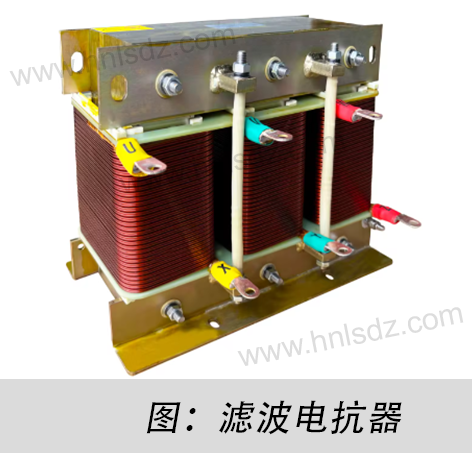

(2)能量吸收：濾波電抗器與電容器組成LC濾波器，形成針對特定次諧波的低阻抗通路。例如，5次諧波濾波器的諧振頻率設計為250Hz，此時LC回路阻抗最小，諧波電流被主動吸收并轉化為熱能。

案例：德國一汽車工廠在變頻器輸出側安裝5次諧波濾波器（電抗率6%），將5次諧波電流從120A降至30A，變壓器溫升降低40%。

二、電抗器選型關鍵技術參數

●電抗率選擇與諧振規避

電抗率（K=X_L/X_C）是電抗器感抗與電容器容抗的比值，決定諧振頻率。諧振頻率計算公式為：

f_r=  =f₁ *

其中，f_r為基波頻率。

(1)電抗率4%-7%：適用于抑制5次及以上諧波（f_r <250Hz)。例如，電抗率6%時，諧振頻率為204Hz（對應4.08次諧波），可有效規避5次諧波諧振風險。

(2)電抗率14%：針對3次諧波（150Hz）場景，如數據中心UPS系統。此時諧振頻率為50Hz*√(1/14)=13.4Hz，遠離3次諧波頻率。

●電流容量與溫升設計

(1)電流容量：電抗器需承受諧波電流引起的額外熱應力，其電流容量需滿足：I_total=

其中，I₁為基波電流，I₅、I₇等為各次諧波電流。例如，若基波電流為100A，5次諧波占20%，則總電流為：102A。

(2)溫升控制：根據導體電阻損耗公式P=I²R，電抗器需采用以下設計：

●絕緣等級：B級（≤80K）、F級（≤100K）或H級（≤125K）絕緣材料，適應不同環境溫度；

●散熱結構：鋁殼自然冷卻或強迫風冷，散熱面積與損耗功率匹配。例如，100kW損耗的電抗器需配置表面積≥5m2的散熱器。

三、電抗器配置策略與物理原理

●位置選擇：集中式 vs 分布式

（1）集中式配置：在變壓器低壓側或母線處安裝電抗器，通過提升系統整體阻抗抑制諧波。其原理是增大母線阻抗（Z_bus=R+jX_L），迫使諧波電流流向低阻抗的濾波器支路；

集中式方案可抑制80%的寬頻諧波，但無法消除特定次諧波。

（2）分布式配置：在諧波源附近（如變頻器輸出側）安裝電抗器，針對性抑制特定設備諧波。其原理是通過局部阻抗調整，阻斷諧波注入電網的路徑。

  分布式方案對5次、7次等特征諧波的抑制率可達95%，但需針對每臺設備單獨設計。

●并聯與串聯配置的協同原理

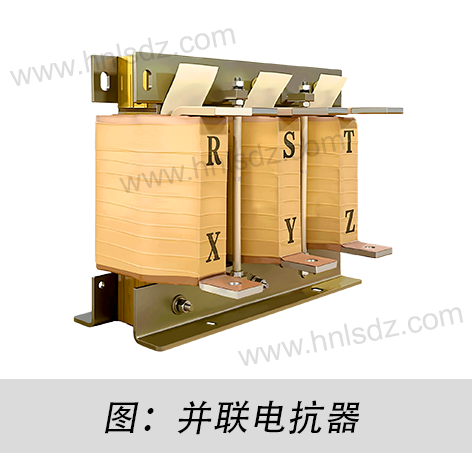

（1）并聯電抗器：用于補償無功功率，抑制電壓波動。其原理是通過感性電流抵消容性無功，但無法直接濾除諧波。

（2）串聯電抗器：與電容器組成調諧濾波器，形成針對某次諧波的“吸波器”。例如，5次諧波濾波器的LC參數滿足：

2πfL=  ? L=

當頻率為250Hz時，電抗器與電容器的阻抗相等且相位相反，回路總阻抗最小，諧波電流被主動吸收。

案例：美國一數據中心采用“7%串聯電抗器+5次濾波器”方案，THDv從12%降至2.8%，同時功率因數從0.82提升至0.98。

電抗器選型與配置對照表

結論

諧波治理的本質是“阻抗匹配”與“能量疏導”。電抗器通過精準選型（電抗率、絕緣等級）與系統化配置（集中/分布式、串聯/并聯），可有效抑制諧波并規避諧振風險。對于海外用戶而言，需根據電網特性（短路容量、環境條件）選擇適配方案：高短路容量場景采用低電抗率集中式配置，而分布式濾波方案更適合精確抑制特征諧波。未來，隨著寬頻有源濾波器（AFE）與智能電抗器的普及，諧波治理將邁向“自適應”與“預測性”的新階段。

本文數據來源于ABB、西門子及《IEEE電力電子期刊》（2023）。如需獲取定制化方案或技術白皮書，請聯系我們的全球諧波治理事業部。
