高頻電抗器趨膚效應如何破？

—利茲線編織與多層繞組設計解析

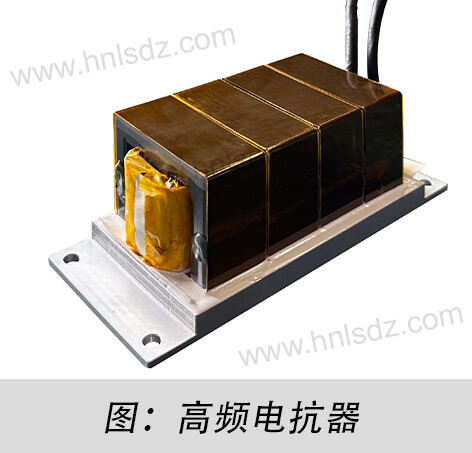

在開關電源、新能源逆變器、變頻驅動等高頻電力電子系統中，高頻電抗器是實現高效能量轉換的核心磁件。然而，隨著工作頻率升至kHz甚至MHz級，一個頑固的物理現象——趨膚效應（Skin Effect）——會急劇增加繞組的交流損耗，導致器件溫升過高、效率下降，甚至引發磁芯飽和失效。據統計，在100kHz工況下，趨膚效應可使導體有效電阻達到直流電阻的5倍以上，損耗占比超系統總損耗30%。

如何攻克趨膚效應？本文將深入解析兩大核心解決方案：利茲線（Litz Wire）精密編織與多層并聯繞組設計，揭示其背后的電磁學原理及工程實踐。

1. 趨膚效應：高頻損耗的“隱形殺手”

● 問題本質（因）：
當導體通過交流電流時，變化的電流會在導體內部產生變化的磁場，該磁場又感應出渦流（Eddy Current）。根據楞次定律（Lenz’s Law），渦流的方向總是阻礙原電流的變化，導致導體截面的電流密度分布不均：電流被“推向”導體表面，而中心區域電流密度顯著降低。這種現象即趨膚效應。

趨膚深度（δ） 定義了電流密度降至表面值37%的深度，計算公式為：

δ = √(ρ / (π * f * μ))

其中：

（1）δ：趨膚深度 (m)

（2）ρ：導體電阻率 (Ω·m)，銅材≈1.68×10??

（3）f：工作頻率 (Hz)

（4）μ：導體磁導率 (H/m)，銅≈μ?=4π×10??

例如：
銅導線在100kHz時，δ≈0.21mm；1MHz時，δ≈0.066mm。這意味著：

（1）若導線直徑>2δ（100kHz時為0.42mm），中心區域利用率極低，等效交流電阻（Rac）劇增。

（2）傳統實心圓線在高頻下Rac/Rdc（交流直流電阻比）急劇上升，造成渦流損耗主導的銅損。

嚴重后果（果）：

（1）效率暴跌：損耗∝I2Rac，溫升ΔT∝?fù)p耗

（2）局部過熱：導線內外溫差可達30°C+，加速絕緣老化

（3）設計瓶頸：為控制溫升被迫降低電流密度，導致磁件體積增大

（4）趨膚效應本質是電磁場對導體的“排擠作用”，破局關鍵在于重構導體內部的電磁場分布。

2. 利茲線：以空間換效率的電磁場重構

● 解決方案原理（措施）：

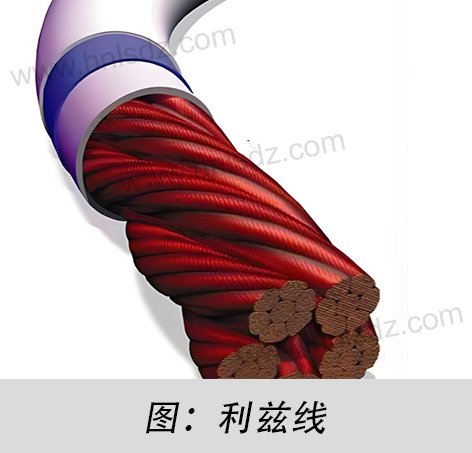

利茲線（Litz Wire） 由數百至數千根相互絕緣的極細導線（直徑<2δ） 按特定規則絞合編織而成。其破局趨膚效應的核心在于兩點：

（1）細絲化分割：
將大截面導體分割為N根獨立絕緣細絲（直徑d≤δ）。每根細絲截面尺寸小于趨膚深度，電流可在其整個截面均勻分布，避免內部渦流損耗。此時單根細絲的Rac≈Rdc。

（2）周期性換位編織：
各細絲在絞合過程中沿軸線方向周期性交換空間位置（如編織角θ=15°~25°）。確保每根細絲在長度方向上均勻暴露于高/低磁場區域，消除因位置固定導致的環流損耗（Proximity Effect）。

● 性能提升（果）：

（1）Rac/Rdc趨近于1：理想編織下，利茲線在目標頻段內交流電阻≈直流電阻

（2）損耗降低40~70%：相比同截面積實心線，高頻渦流損耗大幅削減

（3）溫度分布均勻：細絲間溫差<5°C，延長絕緣壽命

利茲線選型關鍵參數表

示例：設計500kHz/50A電抗器，δ≈0.094mm → 選d=0.08mm利茲線（約2000股），編織角θ=20°，實測Rac/Rdc=1.15（實心線理論值>5）。

3. 多層并聯繞組：磁場干涉的主動調控

● 解決方案原理（措施）：
當利茲線成本過高或空間受限時（如平面變壓器），多層并聯繞組成為優化方案。其通過精準控制各層繞組厚度與間距，利用相鄰層渦流的相位抵消效應降低損耗：

（1）層厚≤δ原則：
每層導體厚度控制在δ以內，確保層內電流分布均勻（類似利茲線的細絲化）。

（2）反向電流干涉：
相鄰層通以同向電流（均為輸入或輸出）。根據安培環路定律，層間磁場方向相反，感應出的渦流方向相反，部分渦流相互抵消（見下圖）：

 ∮B·dl = μ?I_enclosed

相鄰層反向磁場削弱凈磁場強度，降低渦流幅值。

● 繞組結構優化關鍵：

（1）層間距優化：過小增大電容，過大減弱抵消效應 → 推薦間距≈層厚

（2）端部交叉換位：層間連接點交叉布線，均衡各層阻抗

（3）磁芯窗口利用：優先寬而扁的窗口，增加并聯層數

● 性能提升（果）：

（1）渦流損耗降低30~50%：相比無優化多層繞組

（2）兼容PCB工藝：適用于平面磁件批量制造

（3）成本顯著低于利茲線：節約30%+導體成本

4. 技術方案對比與選型指南

注：在>1MHz超高頻領域，需結合箔式繞組+納米晶磁芯進一步優化（δ<0.05mm）。

結論：破局趨膚效應需協同電磁設計與精密制造

高頻電抗器的趨膚效應本質是電磁場分布失衡導致的能量耗散。利茲線通過導體微觀分割與空間換位重構電流路徑，實現10kHz~2MHz頻段最優損耗抑制；多層并聯繞組則借助層間渦流干涉效應，為50kHz~500kHz平面磁件提供高性價比解決方案。兩者均需精確遵循趨膚深度（δ）的物理約束，并結合IEC/IPC等國際標準進行工藝管控。選擇何種方案取決于頻率、電流、成本及空間的三維博弈—唯有深度理解電磁場與導體的互斥規律，才能在效率與密度的平衡中贏得高頻之戰。導體之殤，破于場；能效之巔，成于設計。
