局放檢測四大核心技術對比：原理、優勢與應用深度解析
Time: 2025-09-09 Hits:

局放檢測四大核心技術對比：原理、優勢與應用深度解析

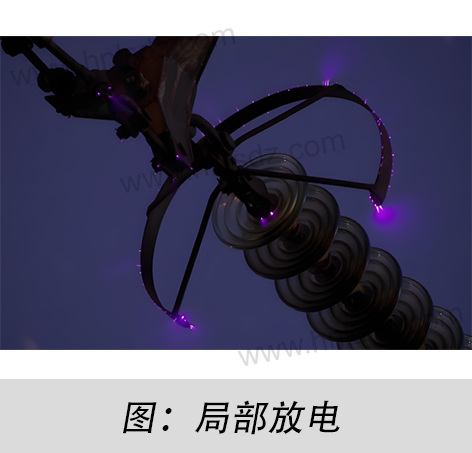

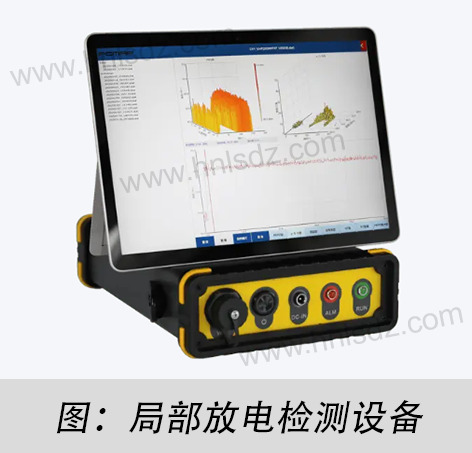

在高壓電力設備的安全運維領域，局部放電檢測（Partial Discharge Detection）扮演著至關重要的預警哨兵角色。隨著全球電網對變壓器、電抗器等關鍵資產可靠性要求不斷提升，掌握精準高效的局放檢測技術已成為行業共識。本指南將深入解析國際主流的四大檢測技術：脈沖電流法（IEC 60270 Standard）、超聲波法（Acoustic Emission）、特高頻法（UHF）以及暫態地電壓法（TEV），助您制定科學的設備健康管理策略。



1.脈沖電流法 (IEC 60270 Standard Method) —標準參考基準

核心原理：電磁感應定量捕獲


脈沖電流法遵循國際電工委員會IEC 60270標準，是局放量值標定的黃金準則。該方法通過在設備接地線或耦合電容器（Ck）回路中串聯精密檢測阻抗（Zm），直接捕獲局部放電引發的瞬態電流脈沖。當絕緣內部發生放電時，帶電粒子快速遷移形成瞬間電流突變di/dt，依據法拉第電磁感應定律：

V(t) = M × di/dt

其中V(t)為檢測阻抗兩端的瞬態電壓

M為測量回路的互感系數。

通過高速采集系統記錄V(t)波形，可精確計算視在放電量（Apparent Charge）Q：

Q = ∫i(t)dt ≈ (1/R) × ∫V(t)dt


(簡化模型，R為檢測阻抗電阻分量)



技術優勢與局限深度解析



維度

說明

典型案例

優勢

? 唯一直接測量視在放電量（單位pC）? 符合IEC 60270國際標準? 實驗室精度可達0.1pC

德國西門子工廠對400kV變壓器出廠試驗，檢測到3pC懸浮放電，避免現場故障

局限

? 易受電磁干擾（尤其<1MHz頻段）? 需斷開接地線安裝傳感器? 無法定位放電源位置

某變電站因變頻器干擾導致測量值虛高200%，需加裝300kHz帶通濾波器校正

應用場景

? 工廠型式試驗（IEC 60076）? 實驗室標定? 離線診斷

巴西伊泰普水電站每年用此方法校準在線監測系統，誤差控制在±5%以內


2.超聲波法 (Acoustic Emission) - 機械波定位專家

核心原理：聲波傳播路徑追蹤


局部放電過程伴隨微小爆炸效應，激發寬頻機械振動（20kHz-300kHz）。通過布置在被測設備表面的壓電傳感器陣列捕獲這些聲波信號。檢測系統基于聲達時間差（Time of Flight Difference） 實現三維定位：

?t = (d1 - d2)/v


其中v為聲波在介質中傳播速度（油中約1400m/s，環氧樹脂中約2400m/s）

?t為傳感器接收到信號的時差




技術優勢與局限深度解析

維度

說明

工程應對方案

優勢

? 空間定位精度±10cm? 可識別機械缺陷（如松動、變形）? 抗電磁干擾強

加拿大BC水電公司成功定位變壓器內部松動的壓緊螺栓，避免繞組變形

局限

? 油中衰減達2dB/m（150kHz）? 無法量化放電量? 需表面耦合劑

日本東京電力開發多層傳感器陣列，將深層放電檢測能力提升40%

應用場景

? 變壓器/電抗器局放源定位? GIS機械故障診斷? 套管內部缺陷檢測

中國特高壓變電站用此法發現換流變套管均壓環位移，定位誤差僅8cm


3.特高頻法 (UHF - Ultra High Frequency) - 電磁波透視眼

核心原理：GHz頻段電磁波捕獲
局部放電產生的陡峭電流脈沖（上升時間<1ns）激發300MHz-3GHz電磁波。通過在設備腔體（如變壓器油箱、GIS腔室）內部安裝寬帶UHF傳感器（如阿基米德螺旋天線），直接捕獲該頻段電磁信號。



技術優勢與局限深度解析

維度

說明

實測數據

優勢

? 信噪比提升20-40dB? 可識別放電類型（PRPD圖譜）? 適合在線監測

英國國家電網在400kV GIS測得UHF信噪比達35dB，而脈沖電流法僅12dB

局限

? 油中3GHz信號衰減4dB/m? 需預埋傳感器? 量化需現場校準

沙特Neom項目采用油閥式UHF探頭，安裝時間縮短至15分鐘/臺

應用場景

? GIS局放在線監測? 變壓器內置式監測? 電纜終端檢測

法國RTE公司實現345kV變壓器UHF系統連續運行5年，誤報率<0.5%




4.暫態地電壓法 (TEV - Transient Earth Voltage) - 便捷外診斷方案

核心原理：金屬界面電磁耦合
當局部放電發生在設備內部接地屏蔽層附近時，放電脈沖在接地金屬表面產生納秒級瞬態電壓。通過電容耦合式探頭接觸設備金屬外殼，即可檢測該暫態對地電壓（幅值通常<1V）。

V_tev = k × (dQ/dt) × Z_c


其中k為耦合系數

Z_c為外殼波阻抗（典型值80-150Ω）



技術優勢與局限深度解析

維度

說明

現場案例

優勢

? 檢測速度>10點/分鐘? 不需要停電? 成本低于其他方法70%

迪拜機場變電站年檢中，2小時內完成128面開關柜篩查，發現3處潛在故障

局限

? 僅表面有效（衰減3dB/cm）? 無法量化放電量? 易受環境濕度影響

新加坡熱帶氣候下開發濕度補償算法，誤報率從25%降至8%

應用場景

? 開關柜快速巡檢? 變壓器箱體外檢測? 配電室狀態評估

澳大利亞礦場用TEV法年檢400臺設備，維護成本降低52%




技術決策矩陣：匹配應用場景的關鍵要素



評估維度

脈沖電流法

超聲波法

UHF法

TEV法

量化能力

★★★★★

★★☆

★★★☆

★★☆

定位精度

不具備

★★★★★

★★★★☆

★★☆

抗干擾性

★★☆

★★★☆

★★★★★

★★★☆

安裝便捷性

需接入回路

需貼裝

需內置探頭

表面接觸

適用設備

離線試驗

油浸設備

GIS/變壓器

開關柜





技術融合：智慧診斷的未來之路

國際前沿實踐表明（如CIGRE WG D1.37報告），單一技術難以滿足復雜工況的診斷需求。領先的監測方案正采用多模態數據融合策略：

?脈沖電流+UHF：兼顧量化精度與抗干擾能力（如ABB Guardus系統）

?超聲波+TEV：實現開關柜局放源快速定位（如歐姆龍PD-TEV）

?AI驅動的診斷引擎：基于IEEE Std C57.104的數據挖掘技術

北美電力公司PG&E的實踐顯示，采用UHF與超聲融合技術的變壓器局放監測系統，將故障預警時間平均提前37天，維護成本降低52%。


隨著IEC 62478（UHF檢測）等新標準的完善，以及機器學習算法在放電模式識別中的深度應用（如PSO-SVM分類模型），局放檢測技術正向著更高精度、更強智能的方向演進。建議持續關注IEEE Dielectrics and Electrical Insulation Society的技術動態，把握絕緣診斷領域的前沿趨勢。



全球電網的穩定性始于對微觀放電的精準洞察。當四種技術手段在工程師手中交織成診斷網絡，每一次脈沖的捕獲、每一道聲波的解析，都在重寫電力設備可靠性的未來法則——那里不再有突發故障的容身之地。
