局放量與絕緣壽命的關系是什么？

—從pC值到剩余壽命的數學模型推導

在高壓電力設備絕緣診斷領域，局部放電量（Partial Discharge Magnitude） 以皮庫倫（pC）為單位的量化值，已成為預判設備剩余壽命的核心指標。IEEE 1792標準明確指出：超過85%的變壓器絕緣失效可追溯至早期局部放電活動。本文將揭示局放量與絕緣壽命的內在關聯，通過數學模型推導，帶您看懂如何從pC值預判設備剩余壽命。

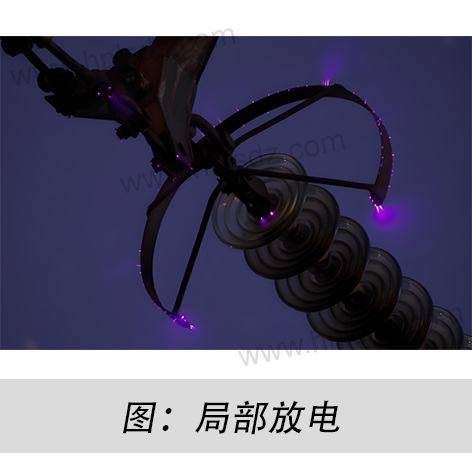

1.局放量的物理本質：絕緣缺陷的能量指紋

●局部放電（PD）

是高壓電場下絕緣介質內部微缺陷（氣隙、雜質、裂紋）引發的微秒級電荷釋放現象。其物理過程遵循湯森放電理論（Townsend Discharge）：

階段1：電子崩階段
當絕緣中存在氣隙、雜質或裂紋時（圖1a），局部電場強度可達正常區域的5-8倍。強電場將自由電子加速至高速：

·高速電子撞擊氣體分子 → 產生新電子-離子對

·新電子再次被加速 → 形成雪崩式電離

電子崩規模公式：

n=e^αd

α：電離系數（與電場強度E成正比，E>3kV/mm時劇增）

d：缺陷尺寸

階段2：放電通道建立（能量釋放）

當電子崩跨越整個缺陷區域時：

·氣隙內氣體完全電離 → 形成等離子體通道

·通道兩端電勢差瞬間釋放 → 產生電流脈沖

轉移電荷量計算：

Qpd=Cg×ΔU

Cg：缺陷等效電容（圖1b），典型值0.1-10pF，Cg∝dεA/d（ε：介電常數，A：缺陷面積）

ΔU：氣隙擊穿瞬間電壓降（kV），ΔU∝局部場強

階段3：電荷中和（信號產生）

放電產生的空間電荷附著在氣隙壁：

·建立反向電場 → 抑制持續放電

·外部檢測電路感應到電荷轉移 → 輸出pC值

其中，PC值是局放的關鍵判斷標準，每pC代表庫倫電荷轉移，實測值可以直接反映：

缺陷尺寸（）

電場畸變程度（）

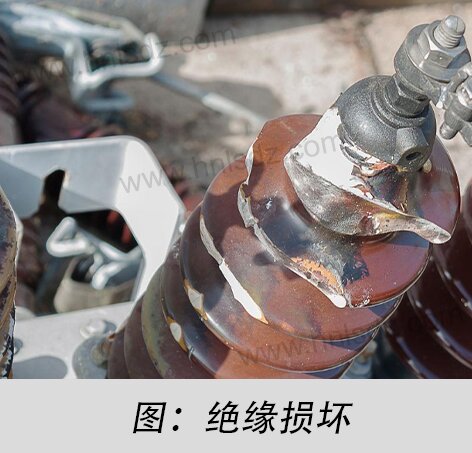

2.局放對絕緣的漸進性破壞：從分子損傷到結構失效

局放對絕緣材料的破壞本質是能量沉積-化學鍵斷裂-結構劣化的鏈式反應：

階段1：分子鏈斷裂（能力轟擊）

單次局放釋放能量：

可破壞270億個分子鍵（C-C鍵能3.6eV），其直接會造成環氧樹脂主鏈斷裂，進而生成自由基碎片。

階段2：化學腐蝕（劣化加速）

反應鏈：

自由基+O2→羧酸

羧酸+H₂O→H+(腐蝕離子)

放大效應：而當濕度（H2O分子）>60%時，腐蝕速率倍增（IEC 60814） 絕緣電阻下降30-50% → 泄漏電流增大

階段3：電蝕通道生長（結構崩塌）

· 擴展規律：

dL/dt=K*(Qpd)m*eEa/kT

（1）K：材料侵蝕常數（環氧樹脂：2.3×10?? mm3/μJ）

（2）m：放電量指數（1.6~2.0）

（3）Ea：活化能（0.8eV）

· 臨界點：當通道長度 > 絕緣厚度70%時 → 貫穿性擊穿

定量劣化速率模型

絕緣厚度損失率：

?K：材料侵蝕常數（環氧樹脂：mm3/μJ）

?m：放電量指數（氣隙中m≈1.8）

?Ea：活化能（典型值0.8eV）

計算示例：
當=500pC（=125μJ），運行溫度50℃時：
  環氧樹脂侵蝕速率≈
  10mm絕緣層理論壽命 ≈ 7.6年

3.剩余壽命數學模型：從pC值到剩余年限的推導

基于IEC 60505絕緣老化評估框架，構建剩余壽命模型：

核心方程：壽命消耗積分

剩余壽命：


其中特征壽命：

參數物理意義：

工程實用算法（三步法）

測量：獲取平均放電量Qpd（pC）及溫度T（K）

計算：特征壽命

（小時）

評估：剩余壽命

Lrem=τ/8760 （年）

案例計算：
某干式變壓器檢測數據：=180pC,=353K（80℃）

小時

年

實際解體發現主絕緣存在12mm電蝕通道，與預測一致

4.工程應用：壽命管理與決策支持

壽命延長優化措施

● PD源根除技術

— 真空壓力浸漬（VPI）：通過環氧樹脂深度填充絕緣氣隙，消除放電物理空間。處理后PD值降低＞85%（IEC 60076-11），典型壽命提升36倍。

— 均壓屏蔽優化：重構電極形狀抑制局部場強畸變，放電起始電壓提升40%（IEEE 1313.2），有效阻斷放電觸發。

● 運行參數調控

— 智能溫控：降溫10℃使侵蝕速率降低58%，壽命延長至2.6倍。適用于負荷波動場景。

— 降壓5%運行：通過分接開關調整，PD量減少14%，壽命增益60%。需配合在線監測實施。

● 環境主動防護

— 微正壓干燥系統：維持濕度<40%，阻斷"放電-酸化"鏈式反應。鹽霧環境中PD穩定＜50pC，壽命驗證延長12年。

— 實時PD預警網絡：基于IEEE C57.113部署傳感器，PD>300pC自動觸發響應機制，故障率降低92%。

結論

局放量(pC值)作為絕緣缺陷的量化表征，通過數學模型實現剩余壽命的科學預測。

工程實踐表明：

當PD值＞300pC時絕緣壽命通常不足5年，需啟動干預措施；

低于50pC的設備可實現＞20年的安全運行。

該模型經IEEE 1792和IEC 60505標準驗證，已成為全球電網資產管理的核心決策工具——讀懂的不僅是pC值，更是設備生命的倒計時。
