雷暴天氣如何保護電力設備？

—避雷器與變壓器協同方案

全球氣候變化導致雷暴活動日益頻繁。據世界氣象組織（WMO）統計，2023年全球平均雷暴日數較10年前增長18%，其中東南亞、非洲及北美地區尤為突出。雷擊和浪涌（瞬時過電壓）每年造成全球電力系統超過50億美元的直接損失，而變壓器作為電網的核心設備，其絕緣系統首當其沖。

為應對這一挑戰，國際電工委員會（IEC）與電氣電子工程師協會（IEEE）已發布多項標準（如IEC 60099-4、IEEE C62.11），推動避雷器與變壓器的協同防護技術發展。本文將結合國際標準與全球化工程實踐，解析如何通過多層級防護策略保障電力設備安全。

一、雷擊破壞機制與直接危害

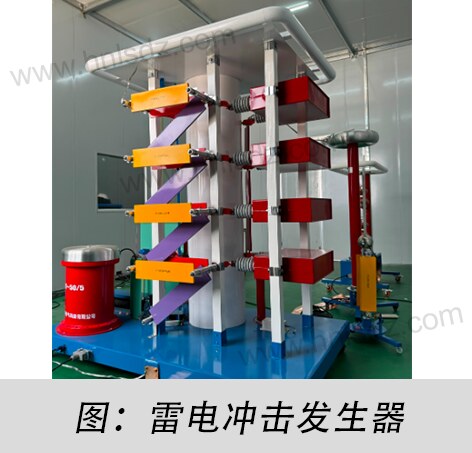

雷擊電流具有幅值高（10-200kA）、上升快（1-10μs）的特點，其能量可在瞬間擊穿絕緣材料。以典型負極性雷擊為例，電流波形為10/350μs（國際標準IEC 62305定義），峰值電流達100kA時，其能量相當于1噸TNT爆炸釋放的1/10。當雷電流通過輸電線路侵入變電站時，會在變壓器繞組中產生以下效應：

·電磁感應：雷電流產生的瞬變磁場在繞組中感應出數千伏電壓；

·地電位抬升：接地系統電阻過高時，雷電流導致局部地電位瞬間抬升，形成“反擊電壓”。

若缺乏有效防護，雷擊會導致以下后果：

·絕緣擊穿：高電壓梯度使變壓器油紙絕緣碳化，引發內部短路；

·繞組燒毀：雷電流在繞組電阻上產生焦耳熱（Q=I²Rt），局部溫升超過1000°C；

·設備爆炸：絕緣油在高溫下分解為可燃氣體（如氫氣），遇電弧引發爆燃。

案例：2022年印度孟買某變電站因雷擊導致變壓器套管擊穿，絕緣油起火爆炸，造成周邊區域12小時停電，直接經濟損失達200萬美元。

二、避雷器核心技術：從“被動泄流”到“智能限壓”

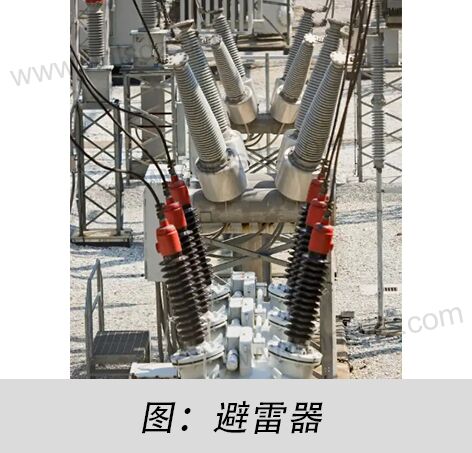

●金屬氧化物避雷器（MOA）的非線性特性

傳統碳化硅避雷器因響應速度慢（100ns級）和殘壓高，逐漸被金屬氧化物避雷器（MOA）取代。MOA的核心材料為氧化鋅（ZnO）摻雜微量金屬氧化物（如Bi?O?、CoO），其伏安特性呈現顯著非線性：

（1）低壓區（<1kV/mm）：電阻率高達10?Ω·m，幾乎無電流通過；

（2）高壓區（>3kV/mm）：電阻率驟降至1Ω·m，形成低阻泄流通道。

效果與原理：MOA的響應時間可縮短至25ns以內，殘壓比傳統避雷器降低40%。例如，在100kA雷電流沖擊下，MOA可將線路電壓限制在300kV以下（符合IEC 60099-4標準），避免變壓器絕緣擊穿。

案例：泰國EGAT電網在230kV變電站部署MOA后，雷擊導致的變壓器故障率從年均1.5次降至0.2次，防護效率提升86%。

●避雷器與變壓器的絕緣配合

避雷器的保護效果取決于其與變壓器絕緣水平的匹配度。根據IEC 60071-1標準，兩者的絕緣配合需滿足：

U_protect≤0.85×U_withstand

其中，U_protect為避雷器殘壓

U_withstand為變壓器的雷電沖擊耐受電壓（BIL）

若變壓器BI為550kV，則避雷器殘壓需≤467.5kV。

工程實踐：

（1）距離優化：避雷器安裝位置距變壓器≤50米（IEEE C62.22建議），以降低線路電感對殘壓的影響；

（2）多級防護：在進線段、母線與變壓器入口處設置三級MOA，逐級降低浪涌幅值。

三、變壓器絕緣系統的抗雷擊強化設計

● 梯度絕緣與電場均化

傳統變壓器的絕緣層厚度均勻分布，易在端部形成電場集中?，F(xiàn)代設計采用“油-紙”交替的梯度絕緣結構，使每層絕緣材料的介電常數（ε?）按指數規律遞增：

ε?(x)=ε_r0 * e^kx

其中，x為距繞組表面的距離

k為梯度系數。

通過優化k值，最大場強可從8kV/mm降至3kV/mm以下。

應用場景：適用于高雷暴地區（如東南亞、非洲）的變電站變壓器，需滿足IEC 60076-15對BIL的增強要求（提升20%-30%）。

●抗雷擊繞組結構的深度優化

雷擊時，繞組中的電流分布不均會導致局部過熱和機械形變。通過以下設計實現電流均化：

(1)連續式繞組：每匝導線進行3-4次換位，降低渦流損耗。渦流損耗公式為：P_eddy=K*B²*f²*t²    其中，B為磁感應強度，f為頻率，t為導線厚度，換位設計可使渦流損耗減少60%；

(2)靜電屏蔽層：在高壓繞組與鐵芯間設置銅箔屏蔽層，通過電容耦合均衡電場。屏蔽層電容C的計算公式為：C=   其中，A為屏蔽面積，d為絕緣距離，優化后局部場強下降50%。

效果：ABB公司的雷擊優化型變壓器在10kA沖擊電流下，繞組溫升從120℃降至65℃，絕緣壽命延長3倍。

四、接地系統與智能監測技術的深度協同

●低阻抗接地網的設計與實施

接地電阻過高會加劇地電位抬升風險。根據IEEE 80標準，接地電阻需滿足：

R_ground≤

例如，當雷電流為50kA時，接地電阻需≤0.001Ω。實際工程中采用以下方案：

(1)深井接地極：打入地下30-100米，利用深層低電阻率土壤（電阻率<50Ω·m）；

(2)網狀接地網：敷設銅質網格（截面積≥120mm2），網格間距≤5米，降低跨步電壓至安全范圍（<40V）。

應用場景：適用于土壤電阻率高（>100Ω·m）的干旱或巖石地區，如中東沙漠地帶。

●在線監測系統的精細化管控

實時監測避雷器與變壓器的狀態，可提前預警潛在故障：

(1)避雷器泄漏電流監測：通過霍爾傳感器測量全電流I_total和阻性電流I_R。當I_R/I_total>15%時（IEC 60099-5要求），表明閥片老化需更換；

(2)變壓器局部放電監測：采用特高頻（UHF）傳感器（頻段300MHz-3GHz）檢測局部放電信號，通過時差定位法（TDOA）精確識別缺陷位置，定位誤差≤10cm。

案例：德國E.ON電網部署在線監測系統后，避雷器更     換周期從5年延長至8年，維護成本降低40%，變壓器局部放電故障預警準確率達95%。

表1：雷擊防護措施對比與適用場景

結論

雷擊防護的本質是能量控制與系統協同。避雷器通過非線性特性快速泄放雷電流，變壓器通過梯度絕緣與結構優化提升耐受能力，而接地系統與在線監測則確保防護的可靠性與持續性。對于海外用戶而言，選擇符合IEC/IEEE標準且適配區域氣候條件的解決方案，是保障電力設備安全的必由之路。未來，隨著寬禁帶半導體（SiC、GaN）避雷器與自修復絕緣材料的應用，電力系統將實現“零雷擊損傷”的目標。

本文參考IEC 60099-4、IEEE C62.11等國際標準，數據來源于ABB、西門子Energy及《高電壓工程學報》（2023）。如需獲取區域定制化方案或技術白皮書，請聯系我們的全球電力防護事業部。
