真空壓力浸漬（VPI）工藝有什么作用？—低壓干式變壓器絕緣壽命提升的關鍵步驟

在全球數據中心、商業建筑、可再生能源發電站及工業設施中，低壓干式變壓器因其無油、防火、環保和維護簡便等核心優勢，成為電力分配系統的關鍵設備。然而，其長期運行可靠性及絕緣壽命的核心保障源自一項至關重要的制造工藝——真空壓力浸漬（Vacuum Pressure Impregnation, VPI）。VPI工藝遠非普通浸漬步驟，它通過精密的物理過程，旨在徹底消除繞組內部的微觀缺陷，構建一個致密、均一、無缺陷的整體化絕緣系統，從而顯著提升低壓干式變壓器的電氣性能、環境防護能力、熱管理效率和機械強度，是實現30年甚至更長使用壽命的關鍵所在。

以下深入解析VPI工藝如何成為低壓干式變壓器絕緣壽命提升的核心步驟：

一、 電性能飛躍：根除局部放電，倍增介電強度

● 問題根源（因）： 低壓干式變壓器繞組結構復雜，導線、層間絕緣材料（如Nomex?紙、玻璃纖維布）和支撐件之間存在大量肉眼不可見的微觀氣隙和毛細孔隙。這些孔隙在制造過程和運行環境中極易吸附微量水分或空氣?？諝夂退慕殡姀姸龋s3kV/mm）遠低于環氧樹脂（>20kV/mm）。在高電壓場強作用下，孔隙內的氣體/液體分子易被電離，引發局部放電（Partial Discharge, PD）。持續的局部放電如同“微小的電火花”，不斷轟擊絕緣材料，導致高分子鏈斷裂、材料逐漸碳化，絕緣性能持續劣化，最終可能引起絕緣擊穿故障。

● VPI解決方案（措施）：

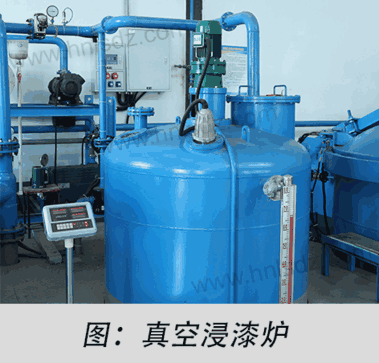

深度真空階段： 將裝配好的低壓干式變壓器繞組置于真空罐內，抽至高真空（通常<1 mbar）。真空的核心作用在于：

強力抽出孔隙內的空氣和吸附的水蒸氣，顯著降低內部氣體密度和濕度，從根本上消除局部放電的誘因。

打開并疏通絕緣材料內部的毛細通道，為樹脂滲透創造條件。

壓力浸漬階段： 在維持真空或低壓狀態下，將低粘度、無溶劑環氧樹脂注入罐內完全浸沒繞組。隨后迅速施加高壓（通常5-8 bar）。高壓形成強大的驅動力，迫使樹脂高速、深度地滲透進入所有被真空打開的微孔、毛細管以及繞組層間、匝間的每一個細微間隙，最大限度地取代并填充殘留氣體。

● 性能躍升（果）：

–  介電強度顯著提升： 致密樹脂幾乎消除了所有低強度氣隙，絕緣系統整體擊穿電壓大幅提高。其原理遵循介電強度公式：E_b ∝ (d * ε?)?1，其中E_b為擊穿場強(kV/mm)，d為絕緣中有效氣隙尺寸，ε?為材料介電常數。VPI通過極小化d，顯著提升了E_b。

–  局部放電量極低： 符合IEC 60076-11標準對干式變壓器的嚴格要求。VPI工藝使得產品的起始放電電壓(PDIV) 遠高于工作電壓，實測局部放電量(PD) 通?？煞€(wěn)定控制在**<5pC**（遠低于標準要求的≤10pC），確保絕緣系統長期無放電損傷運行，極大延長壽命。

–            電容特性更穩定： 均質的絕緣結構帶來更穩定、可預測的電容參數，有利于系統保護和狀態監測。

二、 環境防護：構筑防潮、防污、防化學侵蝕鎧甲

● 問題根源（因）： 低壓干式變壓器常部署于高濕（沿海、熱帶）、多粉塵（工業區）或含腐蝕性氣體（化工、廢水處理）等嚴苛環境。非VPI處理的繞組（如滴浸工藝），其表面可能有一定保護，但內部微觀通道和層間間隙并未完全密封。這使得濕氣、鹽霧、導電粉塵、酸/堿蒸汽等污染物能夠緩慢侵入絕緣材料內部或積聚于未填充的間隙中。后果是絕緣電阻下降、泄漏電流增大，引發電化學腐蝕、沿面爬電甚至閃絡故障，加速絕緣老化。

● VPI解決方案（措施）： 在高壓浸漬階段，環氧樹脂不僅深度填充內部孔隙，更在整個繞組（導線、絕緣材料、支撐件）表面及內部形成一層連續、致密、無接縫的樹脂包封層。這層包封層：

–  物理上完全隔絕了繞組與外部環境的接觸通道。

–  環氧樹脂本身具有優異的憎水性、耐化學腐蝕性和良好的機械強度。

?        性能躍升（果）：

–  卓越的防潮性能： 繞組整體獲得高級別的密封保護（滿足如IP23等防護等級）。即使在濕熱測試（如IEC 60068-2-78）后，其絕緣電阻(IR) 和極化指數(PI) 仍能保持極高水平（PI常>3.0，遠高于標準要求的≥2.0），顯著優于非VPI產品。

–  強大的抗污染能力： 固化后形成的光滑致密樹脂表面極大減少了污穢物的積聚，有效提高了沿面閃絡電壓。

–  優異的耐化學性： 能有效抵抗工業環境中常見的腐蝕性氣體和液體的侵蝕。

–            機械強度增強： 樹脂固化后將繞組各部分牢固粘結成堅固整體，大幅提升了繞組抵抗短路電動力的能力（滿足IEC 60076-5要求）。

三、 熱管理優化：消除熱點，倍增熱壽命

● 問題根源（因）： 低壓干式變壓器運行時，繞組導線因電阻產生熱量（銅損）。熱量需要通過絕緣層傳導到鐵芯和散熱表面。然而，繞組內部存在的氣隙是絕熱體（空氣導熱系數≈0.026 W/mK），形成了局部高熱阻屏障，嚴重阻礙熱量傳遞。這導致熱量在氣隙處積聚，形成遠高于繞組平均溫度的局部熱點。根據阿倫尼烏斯（Arrhenius）定律，絕緣材料的熱老化速率與溫度呈指數增長關系：

      絕緣壽命 L ∝ e^(-Ea/(k*T))

其中：

–  L 為絕緣壽命，

–  Ea 為材料活化能（與材料有關），

–  k 為玻爾茲曼常數，

–  T 為熱點絕對溫度（單位：開爾文K）。
這意味著，對于H級絕緣（設計熱點溫度155°C），熱點溫度每升高約10°C，絕緣的理論熱壽命就會縮短一半！長期過熱不僅加速高分子絕緣材料的脆化分解，還會加速內部微量污染物的化學反應，極端情況下熱點處可能發生絕緣碳化、燒熔，最終導致匝間短路或層間短路。

–  VPI解決方案（措施）： VPI工藝通過環氧樹脂深度填充：

–  消除內部氣隙熱障： 用導熱性能遠優于空氣（環氧樹脂導熱系數≈0.2-0.3 W/mK，是空氣的10倍以上）的樹脂取代氣隙，顯著降低層間、匝間的接觸熱阻。

–  建立高效導熱網絡： 樹脂在導線、絕緣材料（如Nomex?）之間形成連續的導熱橋梁，使熱量能更均勻、高效地傳導至鐵芯和外表面散熱氣道。

● 性能躍升（果）：

–  熱點溫升顯著降低： 實踐和測試證明，VPI工藝可比普通浸漬工藝有效降低繞組關鍵熱點溫度達10-15°C。以H級絕緣為例，熱點溫度從可能的130°C降至115°C或更低，根據阿倫尼烏斯定律，其理論熱壽命可延長數倍。

–  整體運行溫度更均勻： 改善的熱傳導使溫度分布更均勻，有助于降低平均溫升，提高效率。

–  熱循環應力減小： 溫度分布的均勻化減少了不同材料（銅、絕緣材料、樹脂）間因熱膨脹系數差異而產生的內部應力，降低了長期熱循環導致絕緣開裂的風險。

四、 工藝優勢與長期價值

VPI工藝代表了低壓干式變壓器制造的先進水平，其帶來的綜合效益遠超傳統浸漬方法：

結論：VPI——保障低壓干式變壓器長效可靠的核心投資

真空壓力浸漬（VPI）工藝通過深度填充繞組微觀孔隙，使低壓干式變壓器獲得**<5pC的超低局部放電量（IEC 60076-11）、IP23級全密封防護及30年+熱壽命驗證（IEEE C57.12.01）**，以終極絕緣強化技術實現終身免維護運行，顯著降低全生命周期成本——絕緣強度即壽命長度。
