溫升過高怎么辦？

—散熱器選型、風道優化與熱點抑制三管齊下

變壓器溫升過高是困擾眾多電力工程師的關鍵問題。過高的溫度不僅會加速絕緣材料的老化，顯著縮短設備壽命，更可能引發絕緣失效甚至火災爆炸等災難性事故。本文將深入解析三種核心解決策略：散熱器科學選型、風道系統優化設計與熱點溫度精確抑制，幫助您系統性地攻克溫升難題，確保變壓器安全、高效、長壽命運行。

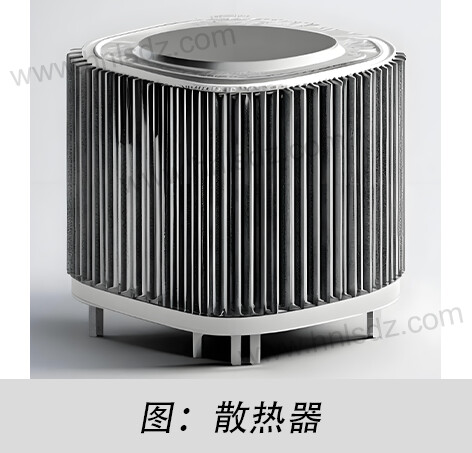

策略一：散熱器科學選型—散熱能力的基石

散熱器是變壓器熱量散逸到環境中的主要通道，其工作原理是通過增大散熱面積來加速熱量散發。當變壓器油流經散熱器時，熱量通過金屬表面?zhèn)鬟f到空氣中。其選型直接決定了基礎的散熱能力上限。

● 核心原則：散熱能力與損耗發熱的精準匹配
選型的第一要務是確保散熱器的額定散熱功率（P_radiator）必須大于或等于變壓器預估的最大總損耗（P_total_loss），并預留合理的設計裕度（通常15%-25%）?？倱p耗P_total_loss包含空載損耗（鐵芯損耗，P_no_load）和負載損耗（繞組銅損，P_load）。計算示例：

      P_total_loss = P_no_load + P_load * (Loading Factor)2
例如，一臺變壓器P_no_load = 50kW, P_load = 200kW @ 100%負載，若實際最大運行負載率為90%，則：P_total_loss = 50 + 200 * (0.9)2 = 50 + 162 = 212 kW。
散熱器散熱能力至少需滿足：P_radiator >= 212 * 1.2 ≈ 254.4 kW (取20%裕度)。

● 類型選擇：因地制宜是關鍵
常見的散熱器類型及其適用場景如下表所示：

● 性能深度解析：不只是面積

（1）翅片效率 (η_f)：翅片頂端溫度低于根部， 實際參與有效散熱的并非全部表面積。η_f 由翅片材料導熱系數(λ)、厚度(δ)、高度(H)及表面換熱系數(h)決定，公式簡化表示為：

η_f ≈ tanh(mH) / (mH)

 高λ（如鋁合金>200 W/mK優于碳鋼~50W/mK）、 合理δ與H的設計能顯著提升η_f，意味著更好的材料利用率。

（2）油流阻力與泵耗：強迫油循環系統（OFAF）中，散熱器流道設計直接影響油泵功耗。優化目標是在滿足散熱需求下，采用更大的流道截面積或更光滑的內壁降低流動阻力（ΔP ∝ 流速2），減少不必要的寄生能量損失。

（3）環境適應性：高污穢（粉塵、飛絮）地區需選擇翅片間距更大（如>6mm）的散熱器；高鹽霧沿海地區則要求散熱器具備更強的耐腐蝕表面處理（如重防護涂層或特定合金）。

策略二：風道優化設計—提升空氣側換熱效率

即使配備了強大的散熱器，低效的風道設計也會嚴重阻礙冷空氣的吸入和熱空氣的排出。

● 氣流組織原理：核心在于創造順暢路徑
核心目標是構建阻力最小、流經散熱器翅片表面的空氣流量最大且分布均勻的流動路徑。這需要精確控制進風來源（潔凈冷風）、流經散熱器的路徑（充分換熱）以及熱風排出的路徑（無回流短路）。

● 關鍵優化措施：

（1）充足進風面積與潔凈入口：進風口凈面積（A_inlet）需滿足：A_inlet >= Q_air / V_inlet。其中Q_air為所需總風量（由散熱需求計算），V_inlet為推薦的進風風速（一般2-4 m/s，過高則噪音與阻力劇增）。進風口必須配備易于維護的粗效濾網（防大顆粒、飛絮）并遠離熱源排氣口和污染源。

（2）消除氣流短路：這是最常見也最易被忽視的問題。必須確保冷熱氣流嚴格隔離：

?物理隔離：在散熱器組之間或散熱器與墻壁之間安裝堅固的導流隔板（Baffles）。

?壓力區隔離：利用風機位置和機柜結構，使設備內部形成清晰的負壓（進風）區和正壓（排風）區。

?間距保證：散熱器出風口與障礙物（墻、其他設備）保持足夠距離（通常>1.5倍出風口當量直徑），防止熱風被直接吸回進風口。

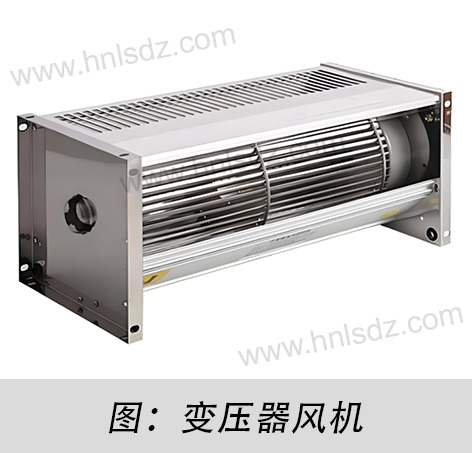

（3）風機選型與布置：對于OFAF/ODAF系統：

?風量-風壓匹配：風機必須在系統阻力曲線（由風道形狀、散熱器阻力決定）下，提供足夠的風量。選用風機性能曲線的高效工作點應匹配系統設計工況點。

?均勻送風：多個風機并聯時，優先采用均衡對稱布置。對于超寬散熱器，考慮沿長度方向多點布置風機或在風機出口加裝均流導風罩，避免兩側風量不足。

?冗余與變頻：重要變壓器可考慮N+1風機冗余。變頻驅動（VFD）風機可根據油溫或負載自動調節轉速，顯著降低輕載時的風機能耗（能耗∝轉速3）和噪音。

（4）利用煙囪效應：在自然冷卻（ONAN）或輔助自然冷卻的系統中，將散熱器高位出風口設計成垂直向上的風道，能有效強化熱浮力驅動的自然對流，提升散熱效率（尤其適用于室內站或柜體）。

策略三：熱點溫度抑制—精準打擊最薄弱環節

繞組熱點溫度是絕緣老化速率和阿倫尼烏斯壽命模型的決定性因素（標準依據：IEC/IEEE 熱點溫升限值）。局部熱點往往比頂層油溫高15-40°C。

● 熱點成因：復雜電磁熱耦合的結果

熱點產生是多重因素疊加：

（1）渦流損耗集中：繞組端部、換位處、引線附近因漏磁場畸變產生極高的局部渦流損耗密度。

（2）油流分配不均：繞組內部軸向和徑向油道若設計不當或存在堵塞，會導致局部區域油流量不足、流速過低，換熱惡化（油粘度隨溫度升高而劇增，進一步阻礙流動）。

（3）結構件附加損耗：夾件、油箱壁中的雜散磁場感應出渦流，加熱附近油流。

● 核心技術：強迫油導向循環

ODAF是目前抑制熱點最有效的主流技術，其核心在于精確控制冷卻油的路徑：

（1）油泵驅動：專用油泵提供穩定壓力油源。

（2）導向結構：在繞組內部關鍵部位（尤其是易產生熱點的高壓繞組軸向段）設置特制的絕緣導油管、隔板或噴口（定向噴嘴）。這些結構主動將低溫冷卻油（通常來自散熱器出口）精準噴射或引導至預設的高損耗區域和高風險區域。

（3）機理優勢：

?打破熱邊界層：定向噴射的高速低溫油流直接沖刷繞組導線表面，破壞因油粘度形成的熱阻邊界層（熱邊界層δ_th ∝ 1/√流速），極大強化對流換熱系數（h ∝ 流速^n, 通常 n≈0.6-0.8）。

?消除“油流死區”：強制定向流動確保繞組內部所有油道（尤其是水平油道和復雜結構區域）均有充足流量覆蓋，避免低速區或停滯區。

?降低油平均溫升：更均勻高效的冷卻也降低了整體平均油溫，為熱點降溫提供了更好的基礎。
實測與仿真表明，相比傳統非導向的強迫油循環(OFAF)，設計良好的ODAF系統可將繞組熱點溫度額外降低10-25°C，這對于承受周期性過載或處于高溫環境的變壓器至關重要。

● 輔助增強措施：

（1）熱點屏蔽：在油箱內壁靠近高漏磁區域（如繞組端部對應處）安裝低渦流損耗的非磁性鋼板（如不銹鋼）或電磁屏蔽（銅/鋁板），阻斷或削弱抵達油箱壁的雜散磁通，從而減少該區域油箱壁渦流發熱及對附近油/繞組的附加加熱。

（2）功能性梯度涂層材料探索：前沿研究嘗試在繞組導線或絕緣紙表面施加特殊的高導熱系數（λ）納米涂層（如氮化硼BN、石墨烯基復合材料）。其機理是在絕緣前提下，顯著降低固體絕緣材料自身的熱阻（R_th = 厚度/λ），使繞組內部產生的熱量更容易傳導至流動的油中。盡管目前大規模應用成本較高，但在極端緊湊設計或超/特高壓變壓器中潛力巨大。

結論：綜合治理，智能監控

解決變壓器溫升問題需要綜合考慮散熱器選型、風道設計和熱點抑制。正確的散熱器選擇是基礎，良好的風道設計可以提高效率，而針對熱點的特殊處理則可以解決局部過熱問題。

如需更專業的解決方案，歡迎聯系我們的技術團隊，我們將為您提供定制化的散熱優化建議。
