為什么電抗器的溫升分布可能不均勻？

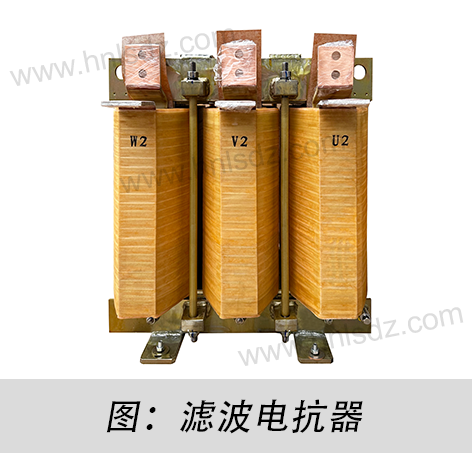

在電力系統中，電抗器扮演著不可或缺的角色，用于限流、濾波、無功補償等。然而，工程師和運維人員常常觀察到同一個電抗器內部，不同位置的溫度存在顯著差異。這種溫升不均勻的現象不僅影響設備效率，更威脅其長期運行的可靠性和壽命。那么，究竟是什么原因導致了這種溫度分布的不均？本文將深入探討其背后的物理機制、關鍵影響因素以及有效的應對策略。

1.電流密度分布不均：熱量產生的源頭差異

● 根本原因：根據焦耳定律（Q = I2 * R * t），導體中產生的熱量與電流的平方（I2）成正比。當電流在電抗器繞組（尤其是大型多層繞組）中流動時，其分布并非絕對均勻。

● 詳細機制：

–集膚效應 (Skin Effect)：交流電流傾向于集中在導體表面流動，導致導體表面附近的電流密度遠高于中心區域。頻率越高，集膚效應越顯著。這使得導體外表層單位體積內產生的熱量遠高于內部。

–鄰近效應 (Proximity Effect)：并排或相鄰的導體中流過的交流電流會相互影響，導致電流在導體靠近相鄰導體的一側更為集中。這進一步加劇了導體局部區域（尤其是靠近相鄰導體的邊緣）的電流密度和熱量產生。

–繞組結構因素：多層繞組中，不同層所處的磁場環境不同。端部線匝可能比位于繞組中部的線匝交鏈更多的漏磁通，或者某些線匝長度略有差異（如端部繞制），這都會導致不同位置線匝的阻抗和電流密度出現微小差異，進而影響產熱。

● 結果：電流密度高的區域（如導體表面、相鄰導體靠近側、特定線匝位置）成為“熱點”，單位體積產熱量顯著高于其他區域，成為局部溫升過高的源頭。

2.漏磁通分布不均：渦流損耗的熱點制造者

● 根本原因：電抗器運行時，除了主磁通，不可避免地存在漏磁通。變化的漏磁通（尤其是交流電抗器）會在其穿過的金屬部件（如鐵心、夾件、油箱、磁屏蔽）中感應出渦流，產生渦流損耗（P_eddy ∝ B2 * f2 * t2）。漏磁通的分布強度直接決定了渦流損耗的大小。

● 詳細機制：

–結構不對稱性：繞組端部、引線出口、鐵心接縫、冷卻油道或氣道附近，磁路相對不連續或不對稱，導致這些區域的漏磁通密度（B）顯著高于其他區域。

–磁通集中：在鐵心柱邊緣、夾件棱角處、油箱內壁靠近繞組的區域，漏磁通容易集中。磁屏蔽設計不當，也可能導致局部磁密過高。

–渦流路徑：在導電材料（如硅鋼片、結構鋼）中，變化的磁場產生環形渦電流。渦流損耗與局部磁密的平方成正比。漏磁通強的地方，渦流損耗劇增。

● 結果：漏磁通高度集中的區域（如繞組端部、鐵心邊緣、油箱局部位置）成為渦流損耗的“重災區”，產生大量額外熱量，形成顯著的局部高溫點。

3.散熱條件差異：熱量散出的瓶頸區域

● 根本原因：根據牛頓冷卻定律（Q = h * A * ΔT），散熱速率與散熱系數、散熱面積（A）及溫差（ΔT）成正比。電抗器內部不同位置的散熱條件存在天然或結構性的差異。

● 詳細機制：

–內部位置差異：繞組內部線匝、鐵心內部疊片，其產生的熱量需要先傳導到表面或散熱通道，才能被冷卻介質帶走。位于繞組或鐵心內部深處的區域，熱量傳導路徑長、熱阻大，散熱困難。而靠近散熱通道（如油道、氣道、散熱器）的表面區域，散熱條件優越。

–冷卻介質流動不均：

（1）油浸式電抗器：油流在繞組內部油道、鐵心油道中的分布可能不均勻。某些狹窄、拐角或死角區域油流速低甚至停滯，形成“低流速區”或“死油區”。在這些區域，油的對流傳熱系數顯著下降，熱量無法被及時帶走。油中雜質沉淀也可能局部堵塞油路。

（2）干式電抗器：空氣（自然對流或強制風冷）的流動路徑可能受到繞組結構、氣道設計、安裝位置阻擋物的影響。某些區域（如繞組中心、底部、背風面）氣流不暢，甚至形成渦流死區，導致散熱效率低下。

–散熱面積限制：結構件（如夾件、拉板）通常形狀復雜，有效散熱面積相對較小，且可能處于冷卻介質流動不佳的位置，導致其溫升可能高于繞組或鐵心。

● 結果：散熱路徑受阻或冷卻介質流動不良的區域（如繞組內部、鐵心深處、油/氣流死角、結構件），即使產熱量不是最高，也可能因熱量“堆積”而成為高溫區域。散熱能力成為決定局部溫度的關鍵瓶頸。

4.材料特性與接觸熱阻：熱量傳導的屏障

● 根本原因：熱量在不同材料內部傳導遵循傅里葉定律（q = -λ * ?T），導熱系數（λ）是關鍵。不同材料之間接觸界面的熱阻（接觸熱阻）也會阻礙熱流。

● 詳細機制：

–材料導熱差異：電抗器使用了多種材料

（1）導體（銅/鋁）：高導熱（λ ≈ 400 W/m·K / 240 W/m·K）。

（2）絕緣材料（紙、漆、Nomex, Epoxy樹脂等）：低導熱（λ ≈ 0.1 - 0.5 W/m·K）。

（3）鐵心硅鋼片：層間有絕緣涂層，疊片方向導熱較好（λ ≈ 30-50 W/m·K），垂直疊片方向導熱較差。

（4）結構鋼、油、空氣：導熱系數相對較低（鋼λ ≈ 40-50 W/m·K， 油λ ≈ 0.1-0.2 W/m·K， 空氣λ ≈ 0.025 W/m·K）。

–絕緣層的熱阻效應：繞組導體產生的熱量必須穿過包裹其周圍的絕緣層才能傳導出去。絕緣材料導熱性能差，構成了主要的熱阻。絕緣層越厚，熱阻越大，導體內部的熱量就越難散到外部冷卻介質中，導致導體溫度升高。多層絕緣或局部絕緣較厚的地方熱阻更大。

–接觸熱阻：在鐵心疊片之間、繞組與撐條/墊塊之間、結構件裝配接觸面之間，由于表面粗糙度、氧化、壓力不足或存在絕緣漆/涂層等原因，實際接觸面積遠小于名義面積，存在顯著的接觸熱阻（R_contact）。這嚴重阻礙了熱量在不同部件或材料間的傳導效率。

表1：電抗器常用材料導熱系數范圍

● 結果：導熱性能差的材料（特別是絕緣材料）和存在高接觸熱阻的界面，阻礙了熱量從產生部位（導體、鐵心）向散熱表面或冷卻介質的高效傳遞。這些熱阻屏障的存在，加劇了熱量在產熱源附近的積累，導致局部溫升過高。

5.外部環境與運行條件：溫升不均的放大器

● 根本原因：電抗器所處的物理環境和工作狀態直接影響其整體散熱能力和內部損耗分布。

● 詳細機制：

–環境溫度：環境溫度（Ta）是冷卻介質（油或空氣）的初始溫度。根據溫升定義（ΔT = T_hotspot - Ta），在相同熱點溫度下，環境溫度越高，溫升值越小。但是，更重要的是，高溫環境直接降低了冷卻介質與熱源之間的溫差（ΔT），根據牛頓冷卻定律，這會導致散熱速率（Q）下降。 散熱效率降低使得所有內部熱點問題被放大，整體溫升水平提高，不均勻性也更加凸顯。

–日照輻射（戶外安裝）：陽光直射，特別是照射在電抗器油箱外殼或干式電抗器包封表面，會顯著加熱外殼/包封溫度，減少其向環境散熱的能力，并加熱鄰近的空氣或油箱表層油溫，間接惡化內部冷卻條件，加劇內部溫差。

–通風/散熱空間不足：對于干式電抗器或油浸電抗器的散熱器，如果安裝空間狹小，周圍有遮擋物，或者進風口/出風口不暢，會嚴重阻礙空氣的自由流通，大幅降低強制風冷或自然對流的散熱效率，導致熱量在設備內部積聚，整體溫升升高，散熱不良區域的溫升不均問題更嚴重。

–諧波電流：電力系統中的非線性負載會產生諧波電流。諧波電流（特別是高次諧波）會顯著增加導體的渦流損耗和雜散損耗（P_loss ∝ I2 * f，且集膚效應隨頻率增加而增強）。這些額外損耗在繞組和結構件中的分布往往比基波損耗更不均勻（如更集中于表面），從而產生新的或加劇原有的熱點。

–過載運行：長時間超過額定電流運行，會直接導致所有損耗（I2R損耗、渦流損耗等）按電流平方的比例增加。在原有散熱設計條件下，所有部位的溫升都會升高。然而，由于散熱瓶頸區域的熱量堆積效應更加敏感，其溫升增加幅度往往大于散熱良好區域，導致溫升不均勻性進一步惡化。

● 結果：惡劣的運行環境（高溫、日照、通風差）削弱了設備的整體散熱能力，而特殊的運行工況（諧波、過載）則增加了損耗總量并可能改變其分布模式。這兩者共同作用，放大了電抗器內部固有的溫升不均勻性，使熱點問題更加突出。

6.應對溫升不均勻性的關鍵策略

深入理解溫升不均的原因，是為了更有效地控制和改善它。以下策略被廣泛應用于現代電抗器設計和運維中：

● 優化電磁設計：

–措施：采用先進電磁場仿真軟件（如 ANSYS Maxwell, JMAG），精確計算繞組和結構件中的電流密度分布、漏磁場分布和損耗密度分布。優化繞組結構（如換位導線、合理分檔）以均衡電流和減少環流；優化鐵心設計和磁屏蔽布局以控制漏磁通路徑和強度；避免結構件形成閉合回路。

–效果與原理：通過仿真預測熱點位置和強度，在設計階段即采取措施降低熱點區域的損耗密度（源頭減少熱量產生）。換位導線使每根子導體在磁場中占據不同位置，平均其感生電勢差，大幅降低環流損耗和由鄰近效應、漏磁場不均引起的附加損耗。

● 強化散熱設計與冷卻：

–措施：

（1）油浸式：優化油道設計（導向油道），確保無死油區；采用高導熱系數絕緣材料（如改性絕緣紙）；增大散熱器面積或采用強油循環（OF冷卻）；在關鍵熱點區域（如繞組端部）設置額外散熱油道或局部導向結構。

（2）干式：精心設計氣道，優化氣流組織（合理布置進出風口、導風板）；對高散熱要求區域（如內層繞組）設置專用散熱通道；采用高導熱澆注樹脂或包封材料；在熱點位置預埋溫度傳感器并聯動風扇控制。

（3）通用：在散熱關鍵位置（如結構件）涂覆高輻射率散熱涂層（如增加紅外輻射散熱）。

–效果與原理：優化冷卻介質流動路徑和速度，直接提升局部區域的散熱系數和散熱效率（牛頓冷卻定律）。高導熱材料降低了絕緣熱阻（傅里葉定律），加速熱量從導體內部傳導至冷卻介質。強油循環/強制風冷顯著提高散熱系數。散熱涂層通過增強熱輻射（斯忒藩-玻爾茲曼定律，Q_rad ∝ ε * (T? - Ta?)）加速表面散熱。

● 改善材料與工藝：

–措施：選用高導熱等級的絕緣材料；確保鐵心疊片平整、壓緊力足夠且均勻以減小接觸熱阻；繞組浸漬工藝保證絕緣漆充分填充空隙，改善導體與絕緣、絕緣與絕緣之間的熱接觸；關鍵裝配面使用導熱硅脂或導熱墊片填充微觀空隙。

–效果與原理：高導熱絕緣材料直接降低絕緣層的熱阻（R_th = δ / (λ * A)）。足夠的壓緊力和表面處理減小了接觸界面間的空氣隙（空氣導熱極差），顯著降低接觸熱阻（R_contact），提升層間或部件間的導熱效率。浸漬和導熱材料填充了微觀空隙，用導熱性能更好的物質替代了空氣。

● 智能監控與運維：

–措施：在仿真預測的熱點和關鍵部位（如繞組熱點、頂層油、鐵心、夾件）安裝光纖或鉑電阻溫度傳感器（DGA對電抗器熱點監測效果有限）；進行紅外熱成像定期檢測，發現表面溫度異常點；實時監測運行電流和諧波含量。

–效果與原理：直接監測溫度分布，及時發現異常溫升點和潛在過熱風險。通過分析運行數據（電流、諧波、溫度），可評估溫升狀態，在過載或諧波嚴重時及時預警或采取措施（如降容、濾諧），防止溫升不均惡化導致絕緣加速老化或故障。紅外成像可發現散熱器堵塞、油路不暢、接觸不良等外部問題。

表 2：電抗器溫升控制措施效果與原理總結

結論

電抗器內部溫升分布不均勻并非偶然，而是電流密度分布不均、漏磁通分布不均、散熱條件差異、材料特性與接觸熱阻限制以及外部環境和運行條件共同作用的必然結果。這種不均勻性直接威脅設備安全，是電抗器設計、制造和運維中必須重點管控的核心問題。

通過采用精確的電磁場仿真優化設計、創新的散熱結構、高性能材料與先進工藝，并結合智能化的溫度監控與科學的運行管理，現代電抗器技術已能有效抑制熱點溫升，大幅提升溫度分布的均勻性，從而確保設備在全球各種嚴苛應用環境下的長期安全、穩定、高效運行。理解這些原理，有助于用戶更科學地選型、安裝、維護電抗器設備。
