高頻變壓器必須使用利茲線嗎？

—深入解析利茲線在高頻應用中的關鍵作用

在全球電子元器件市場中，高頻變壓器作為電源轉換和信號傳輸?shù)暮诵慕M件，其性能優化一直是工程師和采購商關注的焦點。隨著開關電源(SMPS)、無線充電和可再生能源系統等高頻應用的普及，"是否必須使用利茲線"成為高頻變壓器設計中的熱門話題。本文將深入分析利茲線在高頻變壓器中的應用必要性，從基本原理到實際效果，為全球讀者提供全面的技術參考。

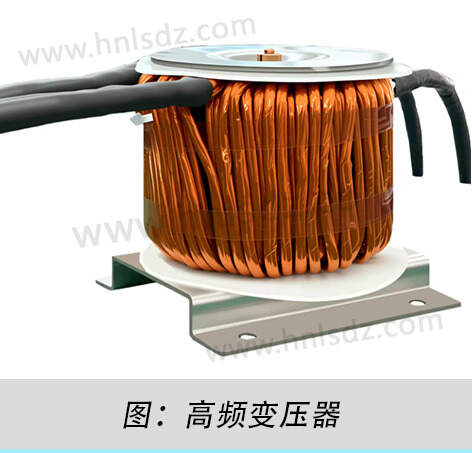

1.高頻變壓器的工作原理與獨特挑戰

高頻變壓器與傳統工頻變壓器在設計理念和物理限制上存在本質差異。理解這些差異是探討利茲線必要性的基礎。

工作頻率范圍是區分高頻與低頻變壓器的首要標準。國際電氣電子工程師學會(IEEE)將20kHz以上的變壓器歸類為高頻變壓器，而現代開關電源的工作頻率可達MHz級別。這種高頻運作帶來了顯著的體積和重量優勢—根據法拉第電磁感應定律，變壓器體積與工作頻率成反比，因此高頻變壓器可比同功率工頻變壓器小80%以上。

然而，高頻運作也引入了三大物理效應挑戰：

●趨膚效應(Skin Effect)：導體內部電流密度隨頻率升高而趨于表面分布的現象。趨膚深度δ可由公式表示：

     δ = √(ρ/πμf)

      其中ρ為電阻率，μ為磁導率，f為頻率。以銅導體在100kHz為例，趨膚深度僅0.21mm，意味著中心區域?qū)w幾乎不參與導電。

●鄰近效應(Proximity Effect)：相鄰導體間因磁場相互作用導致的電流分布不均，進一步增加交流電阻。

●渦流損耗(Eddy Current Loss)：交變磁場在導體內部感生的環流造成的能量損耗，與頻率平方成正比。

這些效應共同導致高頻變壓器若使用普通實心線，交流電阻(Rac)可能達到直流電阻(Rdc)的10倍以上，使效率急劇下降。國際能源署(IEEE Std C57.110)數據顯示，在100kHz下，傳統繞組的附加損耗可占總損耗的60%，這直接催生了利茲線的應用需求。

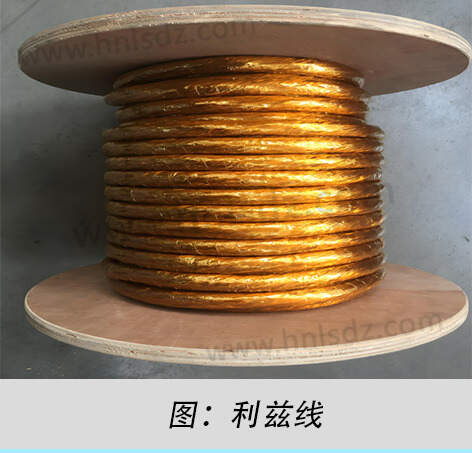

2.利茲線的結構原理與技術優勢

利茲線(Litz Wire)是一種專門為高頻應用設計的特殊導線，其核心技術在于通過特定結構設計克服趨膚效應和鄰近效應。

多層絞合結構是利茲線的核心特征。典型利茲線由多股(可達1000股以上)相互絕緣的細導線按特定規律分層絞合而成，每股直徑通常小于趨膚深度的2倍。這種設計實現了三個層面的優化：

● 導體表面積最大化：通過將總截面積分散為多個小截面，使電流有效分布在整個幾何截面上。例如，100股0.1mm直徑的利茲線比單股1.13mm直徑的實心線表面積增加10倍。

● 電流分布均衡：分層絞合確保每股導線在繞組中輪流處于不同空間位置，平均化電磁環境差異。美國國家標準局(NIST)研究顯示，合理設計的利茲線可使鄰近效應損耗降低70%以上。

● 渦流抑制：股間絕緣阻斷環流通路，從根本上抑制了渦流形成。國際電工委員會(IEC 60317-13)標準規定，利茲線絕緣層需耐受至少1000V的工頻電壓。

(*表示已達到絕緣材料極限溫度)

表1：不同頻率下利茲線與實心線性能對比

3.高頻變壓器中利茲線的必要性分析

是否"必須"使用利茲線取決于具體應用場景的技術經濟性平衡。通過以下關鍵參數可做出科學判斷：

● 頻率閾值效應：實驗數據表明，利茲線的優勢隨頻率呈非線性增長。在低于20kHz時，利茲線僅能提升1-2%效率，但成本增加30%以上；而當頻率超過100kHz后，實心線方案往往因過熱而無法滿足UL/IEC安全標準，此時利茲線從可選變?yōu)楸剡x。歐盟Ecodesign Directive 2019/1782明確規定，100kHz以上開關電源的能效必須達到93%以上，這實際上強制要求使用利茲線。

● 電流密度要求：高功率密度設計(如電動汽車充電機)通常需要超過10A/mm2的電流密度。在這種工況下，即使頻率僅為50kHz，實心線也會因局部過熱導致絕緣老化加速。利茲線通過均勻分布熱量，可將熱點溫度降低40K以上，顯著延長變壓器壽命。

● 空間限制因素：醫療植入設備等超小型應用中，繞組空間極為有限。利茲線允許使用更細的線規而不犧牲導電性能，例如在1MHz的神經刺激器中，0.05mm直徑的利茲線可比實心線減少80%的體積。

● 特殊應用場景：

（1）諧振變換器(LLC)：要求極低的繞組損耗維持諧振品質因數。

（2）無線電力傳輸：工作頻率通常為85-205kHz，且對效率敏感。

（3）航空航天設備：同時要求輕量化和高可靠性。

在這些場景中，即使成本增加50%，利茲線仍是不可替代的選擇。國際空間站(ISS)的電源系統審計報告顯示，采用利茲線的高頻變壓器使系統整體質量減輕120kg，每年節省能源成本超過$200,000。

4.利茲線的替代方案與比較

雖然利茲線在高頻應用中具有顯著優勢，但工程師也應了解替代方案及其適用條件，以便做出最優設計選擇。

● 扁平銅帶：通過減小導體厚度(通常<2倍趨膚深度)來緩解趨膚效應。這種方法在兆赫茲頻率的平面變壓器中較為常見，優勢在于：

?更好的散熱性能(表面積/體積比高)

?更精確的繞組幾何控制

?適合自動化生產

但銅帶的鄰近效應更顯著，且難以實現復雜的多層繞組結構。德國工業標準DIN 46400指出，扁平銅帶在500kHz以上頻率的效率比利茲線低5-8%。

● 銅箔繞組：將導體做成箔狀，厚度精確控制在趨膚深度范圍內。日本TDK公司的研究表明，銅箔在1MHz以上頻率可達到與利茲線相當?shù)男?，但存在以下局限?/span>

?端部連接困難，引入額外接觸電阻

?機械強度低，抗振動性能差

?僅適合層數少的簡單繞組

● 復合導體：將導電材料(如銅)與磁性材料(如納米晶)結合的新型導體。美國專利US20180301275A1顯示，這種結構可通過調節局部磁導率來優化電流分布，在特定頻率點(如150kHz)表現優異，但存在以下問題：

?成本極高(約普通利茲線的8-10倍)

?頻率適應性差，偏離設計頻率時性能驟降

?長期可靠性數據不足

(*基于加速老化試驗推算)

表2：高頻變壓器導體方案綜合比較

結論

高頻變壓器是否必須使用利茲線取決于具體應用場景的技術經濟性平衡。

● 當工作頻率超過100kHz、效率要求高于90%且需要長期連續運行時，利茲線因其獨特的絞合結構能有效克服趨膚效應和鄰近效應，成為必要選擇（可提升效率3-15%、降低溫升20-40K并延長壽命2-3倍）。

● 對于50-100kHz的中功率應用或空間受限的便攜設備，利茲線是推薦方案。

● 而在低頻大電流或成本極度敏感的場景中，可考慮扁平銅帶等替代方案。

隨著全球能效標準趨嚴和寬禁帶半導體推動開關頻率向MHz級發展，符合IEC 60317標準的利茲線將成為高頻變壓器設計的主流選擇，其市場規模預計以12.3%的年增長率持續擴張。工程師應結合國際標準、實際工況測試和環保要求，做出最優技術決策。
