銅線和鋁線在變壓器中的應用對比：成本、效率與壽命如何權衡？

在變壓器和電抗器制造領域，繞組導體的材料選擇是一個關鍵決策，直接影響設備的性能、成本和長期可靠性。銅(Cu)和鋁(Al)作為兩種最常用的導體材料，各有其優勢和局限性。隨著全球能源效率標準的提高(如IEC 60076、IEEE C57.12.00等國際標準)和原材料價格波動，工程師和采購決策者需要全面了解這兩種材料的特性以做出最優選擇。本文將深入分析銅線和鋁線在變壓器應用中的關鍵差異，包括導電性能、機械特性、熱行為、成本結構和長期可靠性，幫助您在效率、成本和壽命之間找到最佳平衡點。

1.導電性能與效率對比

●導電率計算

導電率是衡量導體材料傳輸電能能力的關鍵指標。國際退火銅標準(IACS)將退火銅的導電率定義為100%，而鋁的導電率約為61%。這意味著在相同截面積下，鋁導體的電阻比銅高約64%。

電阻計算公式：

R =ρ×(L/A)

其中：

? R = 電阻(Ω)

? ρ = 材料電阻率(Ω·m)

? L = 導體長度

? A = 導體截面積(m2)

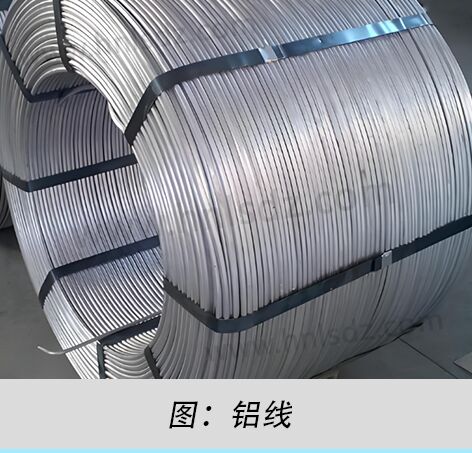

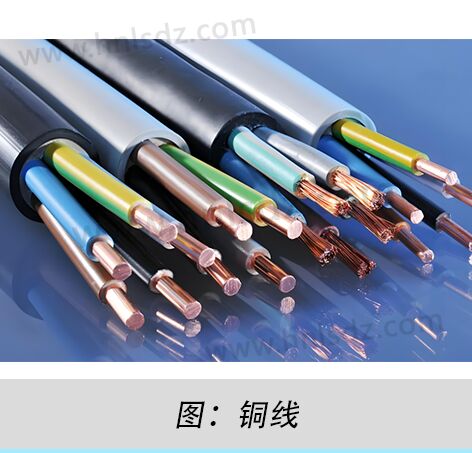

●銅鋁材料對比

●參數對比

銅在20°C時的電阻率為1.68×10?? Ω·m，而鋁為2.82×10?? Ω·m。為達到相同的電阻值，鋁導體的截面積需要比銅大約60%。這直接影響變壓器的設計：

表1：銅鋁導體等效性能對比

●體積與重量

在實際變壓器設計中，鋁繞組需要更大的窗口空間，這可能導致鐵芯尺寸增加。然而，鋁的密度(2.7g/cm3)遠低于銅(8.96g/cm3)，因此盡管截面積增大，鋁繞組的重量仍顯著減輕，這對大型電力變壓器的運輸和安裝有利。

●工作效率

效率方面，銅繞組變壓器通常在98-99.7%效率范圍內，而等效設計的鋁繞組變壓器效率低約0.1-0.3%。對于年運行8760小時的配電變壓器，這0.2%的效率差異可能導致數百至數千千瓦時的額外能量損耗，具體取決于變壓器容量。

2.機械特性與連接可靠性

導體的機械性能直接影響變壓器的制造工藝和長期可靠性。銅的拉伸強度(200-250MPa)顯著高于鋁(70-100MPa)，這使得銅繞組更能耐受短路時的電磁力沖擊。

IEC 60076-5標準對變壓器承受短路能力有嚴格要求，銅繞組通常更容易滿足這些要求。

●連接可靠性

連接可靠性是鋁繞組面臨的主要挑戰之一。鋁表面易形成致密的氧化層(Al?O?)，其電阻率高且難以去除。不良連接會導致熱點形成，加速絕緣老化?，F(xiàn)代變壓器采用以下技術解決這一問題：

（1）鍍層技術：鋁導體表面鍍錫或銀，防止氧化并改善接觸電阻

（2）特殊連接器：使用過渡金屬墊片或復合接線端子

（3）抗氧化劑：涂抹導電膏抑制氧化反應

銅的氧化產物(Cu?O)導電性相對較好，且容易在接觸壓力下破裂，因此銅連接通常更穩定。IEEE Std C57.18.10-1998特別強調了鋁繞組變壓器的連接處理要求。

●熱膨脹系數

熱膨脹系數差異也不容忽視。鋁的熱膨脹系數(23.1×10^-6/℃)高于銅(17×10^-6/℃)，這意味著在溫度循環中，鋁繞組會產生更大的機械應力，可能導致絕緣材料疲勞。現代設計通過以下方式緩解這一問題：

?采用彈性絕緣材料緩沖熱應力

?優化繞組支撐結構

?控制運行溫度波動范圍

3.成本結構與全生命周期經濟性

●成本結構

材料成本是導體選擇的主要驅動因素之一。雖然銅鋁價格都會波動，但歷史上鋁價約為銅價的20-30%。然而，簡單的材料價格比較具有誤導性，需要考慮以下因素：

?材料用量：等效性能下，鋁用量約為銅的1.6倍體積但僅50%重量

?制造工藝：鋁繞組需要特殊處理，可能增加人工成本

?運輸安裝：鋁變壓器重量輕，節省運輸和安裝成本

?能量損耗：鋁繞組較高的電阻導致更高的運行成本

表2：1000kVA配電變壓器30年生命周期成本比較(示例)

●生命周期計算

全生命周期成本分析(LCCA)顯示，雖然鋁繞組變壓器初始成本低15-20%，但長期能耗成本可能抵消這一優勢。美國能源部的研究表明，對于年運行超過4000小時的中型變壓器，銅繞組的額外投資通?？稍?span>4-7年內通過節能回收。

然而，在某些場景下鋁繞組更具經濟優勢：

?低負載率應用(如備用變壓器)

?電價極低的地區

?需要頻繁移動的臨時安裝

?對重量敏感的海上平臺等特殊場合

4. 熱性能與預期壽命

變壓器的壽命主要取決于絕緣材料的熱老化速度，而導體材料直接影響繞組溫度分布。IEEE Std C57.91-2011指出，絕緣壽命每增加10°C，老化速率大約翻倍。

雖然鋁的導熱系數(235W/m·K)高于銅(401W/m·K)，但由于需要更大的截面積，鋁繞組的整體熱性能通常更好。這是因?yàn)椋?/span>

熱阻 R_th = 厚度/(k × A)

雖然鋁的k值較低，但A值較大，綜合效果是鋁繞組的熱阻可能更低。這意味著在相同損耗下，鋁繞組的溫升可能略低，有利于延長絕緣壽命。

然而，鋁繞組的局部熱點風險更高，原因包括：

?連接處接觸電阻不穩定

?更大的集膚效應(由于截面積增大)

?機械振動導致的微小間隙

現代溫度監測技術(如光纖測溫)可以緩解這些風險。IEC 60076-7定義了變壓器溫升限值，銅鋁繞組采用相同標準(通常65K平均溫升，80K熱點溫升)。

預期壽命方面，設計良好的銅鋁繞組變壓器均可達到30-40年使用壽命。但實際壽命差異主要來自：

?負載曲線(鋁繞組對過載更敏感)

?環境條件(沿海地區鋁更易腐蝕)

?維護質量(鋁需要更頻繁的緊固檢查)

結論與選型建議

在變壓器繞組材料的選擇上，銅和鋁各有優劣，最佳選擇取決于具體應用場景和優先級考量。銅繞組憑借其優異的導電性、機械強度和連接可靠性，更適合高效率需求（如數據中心、高頻應用）、空間受限環境、高短路風險場合以及維護條件有限的偏遠地區。而鋁繞組則以更低的初始成本、顯著的重量優勢（適合移動變電站或?qū)χ亓棵舾械膱鼍埃┮约傲己玫沫h(huán)?；厥招阅埽蔀榈拓?fù)載率、間歇運行或預算敏感項目的理想選擇。隨著銅包鋁復合材料等新技術的出現，傳統界限正逐漸模糊。建議決策時結合國際標準（IEC、IEEE）進行全生命周期成本分析，并考慮維護條件與最新技術發展，以確保變壓器長期高效可靠運行。
