如何通過變壓器結構設計來控制溫升？

—關鍵技術解析

在電力傳輸與分配系統中，變壓器作為核心設備，其運行溫度直接影響著設備可靠性、能效表現和使用壽命。國際能源署(IEA)的研究數據表明，變壓器溫升每降低10K，其絕緣材料老化速度可減緩50%，同時效率提升0.3%-0.7%。隨著全球能源轉型加速，各國能效法規日趨嚴格（如歐盟Ecodesign 2021法規要求配電變壓器空載損耗降低10%-20%），溫升控制已成為變壓器設計的關鍵指標。本文將從材料科學、電磁學、熱力學等多學科交叉視角，系統分析變壓器結構優化與溫升控制的工程實踐方案，為行業提供技術參考。

1.鐵芯系統優化：從材料革新到結構創新

● 高導磁硅鋼片的微觀機理與宏觀效益

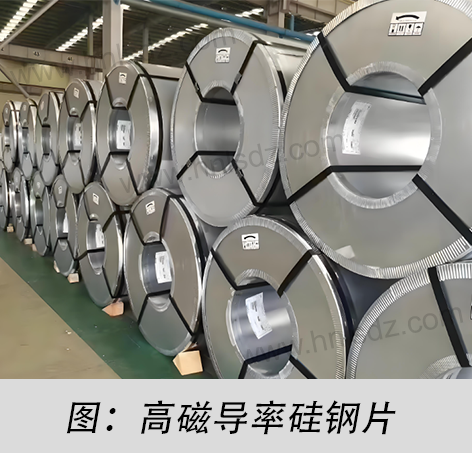

鐵芯損耗約占變壓器總損耗的30%-50%，采用先進硅鋼片是降低溫升的基礎措施。從微觀層面看，冷軋取向硅鋼片(CRGO)通過控制軋制工藝使高斯織構占比達85%以上（普通硅鋼僅30%-40%），這種晶體取向使磁化方向與易磁化軸高度一致，將磁滯損耗降低40%-60%。日本鋼鐵工程控股公司(JFE)的研究表明，0.23mm厚度的30JG120硅鋼片在1.7T工作磁密下，單位損耗僅1.10W/kg，比傳統0.3mm硅鋼降低25%。

在實際工程應用中，需要考慮以下關鍵參數：

? 厚度選擇：0.23mm硅鋼片比0.27mm的渦流損耗降低15%，但成本增加20%

? 涂層技術：磷酸鹽+硅酸鹽復合絕緣涂層可使疊片間絕緣電阻達100Ω·cm2以上

? 磁致伸縮控制：通過激光刻痕處理將磁致伸縮系數控制在0.5ppm以下，減少振動發熱

表1：不同鐵芯材料的對比

● 接縫結構創新的流體力學與電磁學耦合分析

鐵芯接縫區域的磁通分布不均勻會產生局部熱點，采用多物理場協同優化可顯著改善這一狀況。斜接縫設計使磁通轉向角度從90°降至45°，通過有限元仿真可見，這種結構使接縫區最大磁通密度從1.8T降至1.5T，局部損耗降低35%。ABB公司的實踐表明，五級階梯接縫配合0.5mm接縫間隙，可使空載電流降低12%，相應減少鐵芯溫升4-6K。

關鍵技術要點包括：

?接縫角度優化：45°斜接縫比直接縫的橫向漏磁降低50%

?步進式設計：三級階梯接縫使磁通過渡更平緩，接縫區溫升降低3-5K

?激光處理：局部激光照射可使硅鋼片接縫區晶粒尺寸細化至20-30μm

2.繞組系統設計：從導體選擇到熱場優化

● 導體材料的電-熱耦合設計原則

繞組導體的交流電阻特性直接影響負載損耗，需要綜合考慮集膚效應和鄰近效應。當導體厚度d與透入深度δ（50Hz下銅導體δ≈9.3mm）比值超過1.5時，交流電阻將急劇增加。采用換位導線可有效解決這一問題：每根導體沿軸向定期換位（通常每5-10mm一次），使各股線位置均等化，將環流損耗控制在總損耗的5%以內。

工程實踐中需注意：

?導體形狀優化：寬厚比3:1的扁銅線比圓線的交流電阻系數低15%

?換位頻率設計：對于1000A以上大電流繞組，應采用≤8mm的換位節距

?絕緣系統匹配：Nomex?絕緣紙(耐溫180℃)配合0.05mm厚度，使填充系數達0.85

導體損耗的精確計算可采用下述修正公式：

Rac = Rdc[1 + 0.00393(T-20)]·(1 + k_s·F(d/δ) + k_p·G(s/d))

其中：

?k_s為集膚效應系數(0.8-1.2)

?k_p為鄰近效應系數(0.5-1.0)

?F和G為經驗函數

● 繞組熱場分布的主動控制策略

通過計算流體動力學(CFD)分析可見，傳統連續式繞組軸向溫度梯度可達15-20K，而采用軸向分裂結構配合導向油道后，最大溫差可控制在8K以內。西門子Energy的案例顯示，在800kVA配電變壓器中，采用以下措施可使繞組熱點溫度降低12K：

?徑向分區：將繞組分為4個并聯支路，電流密度從3.2降至2.6A/mm2

?軸向油道：設置6mm寬垂直油道，油流速?gòu)?span>0.1m/s提升至0.25m/s

?端部屏蔽：銅制靜電環使端部場強從3.5kV/cm降至2.0kV/cm

3.冷卻系統創新：從被動散熱到智能調控

● 油路系統的多尺度優化方法

油浸式變壓器的散熱效率取決于油流組織，計算表明，優化后的導向冷卻系統可使換熱系數h提高30%-50%。關鍵參數關系為：

Nu = 0.023·Re^0.8·Pr^0.4

其中努塞爾數Nu反映換熱強度，雷諾數Re表征流動狀態，普朗特?cái)?shù)Pr為流體物性參數。

實踐表明：

?油道尺寸：6-8mm油道寬度使油流處于最佳湍流狀態(Re≈4000)

?流速控制：0.2-0.3m/s流速區間使壓損與換熱達到平衡

?新型冷卻油：合成酯油比礦物油粘度低15%，換熱系數提高20%

● 智能冷卻系統的動態響應特性

基于物聯網的智能冷卻系統可根據負荷率實時調節，試驗數據顯示：

?風扇控制：當負荷<60%時，間歇運行可使能耗降低40%

?油泵調速：變頻控制使部分負載下油泵功耗降低50%

?熱管技術：在熱點區域嵌入熱管，局部熱流密度處理能力達50W/cm2

4.國際標準演進與技術創新趨勢

最新能效標準對溫升提出更嚴要求：

?IEC 60076-14:2019：新增熱點溫度實時監測要求

?IEEE C57.91-2011：將頂層油溫升限值從60℃降至55℃

?中國GB 20052-2020：能效1級變壓器要求空載損耗降低20%

未來技術發展方向包括：

?數字化熱管理：基于數字孿生的溫度場實時預測

?新型冷卻介質：納米流體提高換熱系數30%以上

?超導技術應用：高溫超導變壓器可消除銅損

結論：面向碳中和的變壓器溫升控制技術路徑

變壓器溫升優化需要構建"材料-結構-控制"三位一體的技術體系。實踐表明，綜合采用本文所述措施，可使典型油浸式變壓器的溫升降低15-25K，效率提升0.8%-1.5%，年CO?排放減少5-10噸（以1000kVA變壓器計）。建議制造商建立多物理場協同設計平臺，將溫升控制貫穿產品全生命周期。
