電抗器溫升過高可能由哪些原因引起？

—國際視角深度解析

電抗器作為電力系統中調控電流、抑制諧波、保障穩定的核心設備，其運行溫度的健康狀況直接關乎整個電網的安全性與可靠性。根據IEEE C57.21及IEC 60076-6等國際標準，電抗器運行時其繞組與鐵芯（如適用）的溫升必須嚴格控制在設計限值內。溫升異常超標不僅是性能劣化的預警信號，更是潛在的嚴重故障前兆，可能導致絕緣材料加速老化、機械強度下降，甚至引發火災事故。因此，精準診斷溫升過高的根源，對全球電力工程師和運維團隊而言至關重要。

本文將深入探討六大核心成因，提供符合國際工程實踐的分析與對策。

1.核心原因一：過載運行（電流超標）

● 原因詳解：電抗器設計時有其額定電流。當系統實際流經電抗器的電流（I）持續或反復超出 In 值時，即發生過載。

● 溫升機制：

–銅損激增：繞組中的功率損耗（銅損, Pcu）與電流的平方成正比關系（Pcu ∝ I2）。電流超出10%，銅損就增加約21%；超出20%，銅損激增約44%。巨大的額外損耗直接在繞組電阻上轉化為熱量。

–鐵損加?。ㄨF芯電抗器）：過大的電流可能驅使鐵芯工作點深入飽和區（Core Saturation）。一旦飽和，鐵芯磁導率急劇下降，為維持必要的磁通量，勵磁電流會非線性地大幅增加，導致鐵損（Iron Losses）顯著上升，釋放更多熱量。

● 后果：由過載產生的巨大熱量若無法被散熱系統及時帶走，必然導致繞組熱點溫度（Hot-Spot Temperature）快速攀升，遠超設計允許值。

● 診斷與對策：

–實時監測：必須部署高精度電流互感器（CT）和溫度傳感器（如PT100），對運行電流和關鍵點溫升進行持續在線監測。

–負載管理：分析歷史負荷曲線，優化系統運行方式。必要時升級電抗器容量或增設并聯設備分擔負荷。效果原理： 將運行電流壓至額定值以下，從根本上遵循Pcu ∝ I2法則降低損耗發熱源。

2.核心原因二：散熱系統效能嚴重下降

● 原因詳解：電抗器溫升（ΔT）核心取決于其內部總損耗（Ptotal）和整體熱阻（Rθ, Thermal Resistance）：

ΔT = Ptotal × Rθ

散熱系統失效直接導致 Rθ 飆升。

● 常見失效模式：

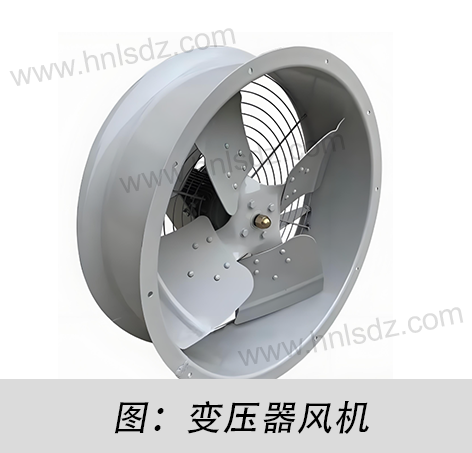

–風冷失效：風機停轉、過濾器嚴重堵塞導致冷卻風量（Airflow Rate）不足或中斷（常見于空心電抗器）。

–液冷故障：冷卻液泵失效、管道堵塞、散熱器（Radiator）臟污或冷卻液（Coolant）不足/劣化（常見于油浸鐵芯電抗器）。

–表面積塵/油垢：厚重污垢層在電抗器表面（尤其是散熱片）形成絕熱屏障，極大阻礙對流換熱（Convective Heat Transfer）效率。

● 溫升機制：熱阻 Rθ 急劇增大，即使電抗器自身損耗 Ptotal 正常，根據公式 ΔT = Ptotal × Rθ，溫升 ΔT 也必然大幅超標。

● 診斷與對策：

–檢查維護：定期檢查風機運轉狀態、濾網清潔度、冷卻液位/品質、泵壓及散熱器表面清潔狀況。建立預測性維護計劃。

–清潔與更換：徹底清除散熱器表面積塵油垢；清洗或更換失效濾網；補充或更換合格冷卻液。效果原理：直接恢復散熱通道暢通，顯著降低熱阻 Rθ，提升系統散熱能力。

–環境優化：確保安裝空間通風良好，符合制造商規定的最小凈空要求，避免熱空氣回流。

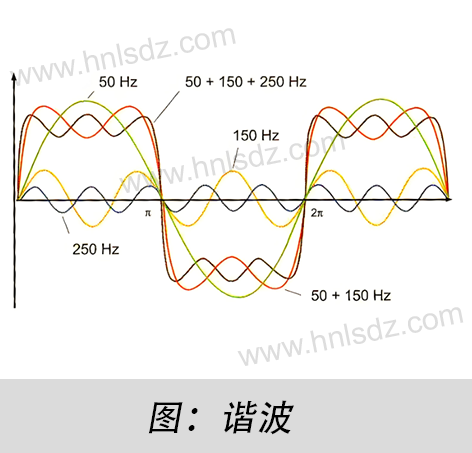

3.核心原因三：諧波污染（Harmonic Distortion）

● 原因詳解：現代電力系統中，非線性負載（如變頻器VFD、整流器、數據中心電源）大量使用，向電網注入豐富的高次諧波電流（Harmonic Currents）。

● 溫升機制：

–高頻趨膚/鄰近效應：高頻諧波電流導致導體內部的電流分布嚴重不均（趨膚效應 Skin Effect）及導體間磁場相互干擾（鄰近效應 Proximity Effect），顯著增大繞組的交流電阻（AC Resistance），從而急劇增加銅損（高頻附加損耗）。諧波次數越高，此效應越顯著。

–鐵損非線性增長：諧波電壓/電流導致鐵芯磁滯回線畸變、局部飽和加劇，且鐵損（磁滯損耗 + 渦流損耗）與頻率的1.x次方（通常1.3-1.6）及磁通密度幅值的y次方（通常≈2）強相關。諧波的存在使鐵損遠超僅基波時的理論值。

–潛在諧振風險：在某些工況下，系統諧波頻率可能與電抗器自身電感及系統電容形成諧振（Resonance），導致特定次諧波電流被極度放大，產生災難性過載。

● 后果：諧波引起的損耗增加往往隱蔽性強，常規監測量（總電流有效值）可能未顯著超標，但熱點溫升已異常升高。

● 診斷與對策：

–電能質量分析：使用專業電能質量分析儀（Power Quality Analyzer）測量總諧波畸變率（THD%）及各次諧波電流含有率（尤其關注5th, 7th, 11th, 13th）。

–諧波治理：在諧波源處或公共連接點加裝有源/無源電力濾波器（APF/PPF）；優化系統設計，避免諧振點。效果原理： 濾除或大幅削弱高頻諧波分量，消除趨膚/鄰近效應及鐵損異常增長的源頭。

–選型強化：對諧波環境惡劣場景，選用設計上特別加強（如采用利茲線、更薄硅鋼片）、額定值為“K-Factor”或“Harmonic Mitigating”的電抗器。

4.核心原因四：絕緣劣化與內部缺陷

● 原因詳解：電抗器內部絕緣材料（匝間絕緣、層間絕緣、主絕緣）在長期電、熱、環境應力下逐步老化，或制造/安裝中遺留隱蔽缺陷（如懸浮電位點、絕緣薄弱點）。

● 溫升機制：

–局部放電（PD）與漏電流：老化或缺陷導致絕緣性能下降，引發局部放電（Partial Discharge）。持續的PD不僅直接侵蝕絕緣材料，其能量也轉化為熱能。絕緣電阻下降還會增大漏電流（Leakage Current），產生附加損耗發熱。

–匝間短路風險：嚴重老化或缺陷可能造成匝間絕緣擊穿，形成局部短路環流（Circulating Current），產生巨大短路損耗集中釋放，造成局部溫度急劇飆升。

● 后果：此原因?qū)е碌臏厣殡S放電聲、異常氣味、溶解物（油浸式）或絕緣參數（如Tanδ）明顯劣化。

● 診斷與對策：

–絕緣診斷試驗：定期進行繞組電阻、絕緣電阻（IR）、極化指數（PI）、介質損耗角（Tanδ）、局部放電（PD）測量及油色譜分析（DGA，適用于油浸式）。

–及時維修/更換：發現絕緣性能嚴重劣化或存在明確缺陷時，必須停運檢修或更換電抗器。效果原理：消除內部異常放電和附加損耗源，切斷絕緣劣化-溫升加劇的惡性循環。

5.核心原因五：設計不當或安裝錯誤

● 原因詳解：

–設計裕度不足：設計時對實際運行工況（如散熱條件、諧波水平）預估不足，所選材料等級過低（如絕緣耐熱等級Class不足），熱設計計算錯誤。

–安裝工藝缺陷：連接端子松動導致接觸電阻（Contact Resistance）過大；繞組或磁路緊固件松動引發電磁振動加劇（Vibration）；風道阻塞；散熱器安裝傾角錯誤影響油循環。

● 溫升機制：

–熱點及接觸發熱：接觸電阻過大處形成額外熱點。電磁振動產生機械摩擦導致附加溫升。

–冷卻失效：錯誤的安裝直接破壞了預設的冷卻路徑或效率。

● 對策：

–嚴格選型與審核：依據IEC/IEEE標準及實際工況嚴選設備，審核設計報告。

–規范安裝與質檢：由認證工程師嚴格按廠方指導書施工，重點檢查電氣連接緊固扭矩、冷卻系統安裝、減震措施及空間布局。進行回路電阻（DLRO）測試。效果原理：確保設計符合實際需求，消除安裝引入的額外損耗及對散熱的阻礙。

6.核心原因六：惡劣運行環境

● 原因詳解：電抗器實際運行環境遠超設備設計的環境條件等級。

● 關鍵因素：

–環境溫度超標：安裝場所通風不良，或地處高溫地帶（如沙漠電站、鋼鐵廠車間），環境溫度持續高于設計值（如>40°C或55°C）。

–海拔過高：高海拔地區空氣稀薄，導致散熱能力（尤其對流和空氣絕緣強度）顯著下降。海拔每升高1000米，溫升修正系數約增加3-5%。

–粉塵/腐蝕性氣體：污染嚴重環境堵塞散熱通道，侵蝕材料表面。

● 溫升機制：基礎公式

ΔT = Ptotal × Rθ

中，最終溫升是繞組對環境的溫升ΔT加上環境溫度Ta。Ta過高直接推高繞組絕對溫度。同時，高溫、稀薄或污濁的空氣顯著增大熱阻 Rθ。

● 對策：

–改善通風與冷卻：安裝強制通風設施（如工業風扇）、空調或水冷系統。效果原理： 直接降低環境溫度Ta并增強冷卻介質流動能力，降低Rθ。

–環境隔離：建立清潔密閉室或采用防護等級（IP Rating）更高的外殼。

–高海拔選型：選用專門設計或經海拔修正認證（Derating for Altitude）的電抗器。效果原理：  設備自身強化散熱設計或額定值降容使用，補償高海拔帶來的散熱能力損失。

表1：常見電抗器類型及其典型溫升特性與關注點

表2：諧波頻譜對電抗器損耗與溫升的影響機制

關鍵溫升公式詳解

電抗器穩定運行時的溫升核心公式為：

ΔT = Ptotal × Rθ

（1）ΔT:電抗器熱點或平均溫度相對于冷卻 介質入口溫度（通常指環境溫度）的升高值。這是需要控制的核心指標。

（2）Ptotal:電抗器運行時的總損耗。這包括：

–銅損:電流流經繞組電阻產生的損耗，是主要損耗源，且隨電流增加呈平方級增長 (Pcu ∝ I2)。

–鐵損:僅存在于鐵芯電抗器。主要由：

?磁滯損耗:與頻率 f 和磁通密度幅值 B_max 的 n 次方成正比 (Ph ∝ f * B_max?, n≈1.6-2.2)。取決于鐵磁材料的特性。

?渦流損耗: 與頻率 f 的平方和磁通密度幅值 B_max 的平方成正比 (Pe ∝ f2 * B_max2)?？赏ㄟ^使用薄片疊壓鐵芯減小。

–附加損耗: 如結構件中的渦流損耗等，通常占比小但復雜。

（3）Rθ: 總熱阻。這是衡量電抗器內部產生的熱量傳遞到最終冷卻介質（如空氣或油）難易程度的關鍵參數。Rθ越高，散熱越困難，相同損耗下溫升ΔT 就越高。Rθ由電抗器內部結構材料導熱路徑、絕緣層熱阻以及外部散熱方式（自然對流、強制風冷、油循環冷卻效率）共同決定。

降低溫升的根本途徑：

（1）減小 Ptotal:避免過載、治理諧波、選用低損耗材料的設計。

（2）降低 Rθ:優化散熱設計（如增大散熱面積、改善風道/油道）、保障散熱系統有效運行（清潔、風機/油泵正常）、改善安裝環境通風與溫度。

總結：全球視野下的電抗器熱管理策略

電抗器溫升過高是一個多因素耦合的系統性問題，涉及電氣、電磁、熱力學、材料及環境工程等多學科知識。從過載和諧波引發的損耗激增，到散熱失效導致的熱阻飆升，再到絕緣劣化與設計安裝缺陷埋下的隱患，以及嚴苛環境的直接挑戰，每個環節都可能成為溫升失控的導火索。遵循 IEC、IEEE 等國際標準進行設計選型、規范安裝、定期監測（電流、溫度、電能質量、絕緣狀態）與預防性維護（清潔、檢查冷卻系統），是保障電抗器長期低溫安全運行、最大化資產壽命的基石。

建議全球用戶配備紅外熱成像儀定期巡檢，并利用專業在線監測系統實時掌握設備健康狀態，以數據驅動決策，有效預防因溫升過高導致的意外停機與安全事故。
