為什么高頻電抗器常用多股絞合線？

—深入解析關鍵設計原理

高頻電抗器作為電力電子系統中的核心組件，其設計選擇直接影響設備性能與效率。本文將詳細分析高頻電抗器采用多股絞合線的五大關鍵原因，從集膚效應到熱管理，全面揭示這一設計選擇的科學依據。

1.高頻電抗器與多股絞合線概述

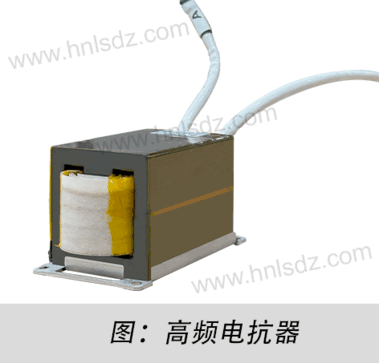

高頻電抗器（High-Frequency Reactor）是工作在10kHz至數MHz頻率范圍內的電感元件，廣泛應用于開關電源、逆變器、射頻電路等現代電子設備中。與低頻電抗器相比，高頻電抗器面臨更嚴峻的集膚效應和鄰近效應挑戰，這直接導致了導體材料選擇上的特殊考量。

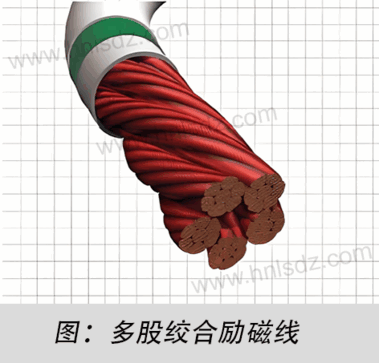

多股絞合線（Litz Wire）是由多根絕緣細導線按照特定規律絞合而成的復合導線。這種特殊結構使其成為高頻應用的理想選擇，特別是在需要最小化交流電阻的場合。根據國際電工委員會IEC 60317-13標準，多股絞合線有嚴格的分類和性能要求，確保其在全球范圍內的互換性和可靠性。

2.集膚效應與多股絞合線的解決方案

●集膚效應原理及其影響

集膚效應（Skin Effect）是指導體在高頻交流電下，電流密度向?qū)w表面集中的現象。這一效應由電磁場理論決定，可用麥克斯韋方程組推導。簡單來說，變化的電流產生變化的磁場，進而產生渦流，這些渦流與主電流相互作用導致電流分布不均。

集膚深度（δ）是量化集膚效應的重要參數，表示電流密度降至表面值1/e（約37%）時的深度，計算公式為：

δ = √(ρ/(πμf))

其中：

?ρ：導體電阻率（Ω·m）

?μ：導體磁導率（H/m）

?f：頻率（Hz）

表1：不同頻率下銅導體的集膚深度

從表中可見，頻率越高，集膚深度越小。在100kHz時，直徑超過0.42mm的實心導線中心區域幾乎不參與導電，造成材料浪費和電阻增加。

●多股絞合線如何克服集膚效應

多股絞合線通過將大截面導體分割為許多相互絕緣的細導線，并采用特定絞合方式，確保每根導線在束中的位置不斷變化。這種設計實現了：

● 有效導體面積最大化：每根細導線的直徑通常為集膚深度的2-3倍，確保整個截面都能有效導電。例如，在100kHz應用中，單根導線直徑選擇0.4-0.6mm為宜。

● 電流分布均勻化：通過精密絞合，每根導線輪流處于束的外圍和內部位置，時間平均上各導線承載相同電流，避免某些導線過載。

● 渦流損耗降低：細導線間的絕緣層阻斷了大渦流路徑，將渦流限制在單根導線的小范圍內，顯著降低渦流損耗。

實驗數據表明，在100kHz下，采用合適設計的絞合線可比同截面積實心線降低交流電阻達60-70%，這一優勢隨頻率升高更加明顯。

3.鄰近效應與多股絞合線的優化

●鄰近效應及其危害

鄰近效應（Proximity Effect）是指相鄰導體中交流電流產生的交變磁場相互影響，導致電流分布進一步畸變的現象。在高頻電抗器中，繞組各匝緊密排列，鄰近效應往往比集膚效應造成更大的額外損耗。

鄰近效應的嚴重程度取決于：導體間距與尺寸的比例、電流相位關系（同向或反向）和頻率和導體材料特性。

多層繞組中，鄰近效應可導致交流電阻比直流電阻高出一個數量級以上，嚴重制約高頻電抗器的功率密度和效率。

●多股絞合線對鄰近效應的抑制機制

多股絞合線通過以下機理緩解鄰近效應：

● 導體細分策略：將大導體分割為多根細導線，從根本上減小了單根導體的尺寸與間距比例。根據IEEE Std 1812指南，導線直徑應小于兩倍集膚深度以獲得最佳效果。

● 位置交換技術：絞合過程中導線位置不斷交換，使得每根導線都能平均暴露于不同強度的磁場環境中，避免固定位置的過度損耗。

● 相位優化排列：先進的多股絞合線設計會考慮導線間的相位關系，通過特定絞合節距和方向，部分 抵消相鄰導體產生的磁場影響。

表2：不同導體類型在1MHz下的交流/直流電阻比

如表所示，優化設計的絞合線可將鄰近效應帶來的附加損耗降至最低，特別在高頻應用中優勢明顯。

4.熱性能與可靠性的提升

● 高頻電抗器的熱挑戰

高頻電抗器工作時產生的主要熱量來源包括：繞組電阻損耗、磁芯損耗和介電損耗。

其中繞組損耗在高電流應用中尤為突出，且熱量集中在小體積內，導致溫升顯著。根據國際標準IEC 60076-7，電抗器繞組熱點溫度每超過額定值10℃，絕緣壽命將減少約一半。

● 多股絞合線的熱管理優勢

● 更大的散熱表面積：
多股絞合線將相同截面積的導體分散為多根細線，總表面積顯著增加。例如，1mm2截面積的實心導線表面積為3.57mm2/m，而由100根0.1mm直徑導線組成的絞合線表面積達31.4mm2/m，增加近9倍。更大的表面積帶來更有效的熱對流和輻射。

● 內部熱通道形成：
絞合線束中的微小間隙形成毛細作用，有助于絕緣漆中的熱量向外部傳遞。某些高性能絞合線還專門設計有冷卻通道，進一步增強散熱能力。

● 溫度分布均勻化：
傳統繞組的熱點通常出現在最內層，而絞合線繞組由于電流分布均勻，熱分布也更均勻，避免局部過熱。研究表明，采用絞合線可使繞組最大溫差降低40-50%。

● 熱循環耐受性提升：
多根細導線的結構比單根粗導線更能適應熱脹冷縮，減少絕緣系統的機械應力。這一特性對新能源應用中常見的負載波動情況尤為重要。

5.機械柔性與制造工藝優勢

● 高頻電抗器的機械要求

現代電力電子設備趨向高功率密度和小型化，這對電抗器提出苛刻的機械要求：

?適應緊湊空間的復雜布線

?承受設備運行時的振動和沖擊

?便于自動化生產以降低成本

傳統實心導線或扁平繞組在這些方面存在明顯局限，特別是在高頻大電流電抗器中。

● 多股絞合線的機械特性

● 優異的彎曲性能：
絞合線由多根細導線組成，整體柔韌性大幅提高。以ASTM B872標準測試，相同截面積的絞合線最小彎曲半徑可比實心線小3-5倍，便于在有限空間內布線。

● 抗振動疲勞能力：
細導線組成的復合結構能有效分散振動應力，避免單點失效。這一特性對電動汽車、航空等移動應用至關重要。MIL-W-16878E軍用標準特別推薦在振動環境中使用絞合線。

● 繞組填充系數優化：
絞合線能更好地貼合磁芯和骨架形狀，提高窗口利用率。雖然單根絞合線因絕緣層總占有面積略低，但實際繞組中由于更容易緊密排列，整體填充系數通常更高。

● 生產工藝適應性：
現代絞合線可通過自動化設備進行精確繞制，適應大規模生產需求。特殊設計的絞合線（如矩形截面）進一步提高了繞組的空間利用率和可制造性。

6.高頻電抗器設計中的絞合線選型指南

● 關鍵參數考量

選擇適合高頻電抗器的多股絞合線需綜合考慮以下參數：導線直徑、絞合節距、絕緣等級和導電材料。

● 典型應用場景推薦

根據國際電工委員會IEC 62025標準，以下為高頻電抗器絞合線選型建議：

?100kHz以下：可采用較粗單線（0.5-1.0mm直徑），股數較少（10-50股）

?100kHz-1MHz：中等細度（0.1-0.3mm），股數50-500股

?1MHz以上：極細線（0.05-0.1mm），股數500-2000股，可能需要分段絞合

對于極高頻率（>10MHz）或特殊應用（如醫療設備），建議參考IEEE Std C57.18.10進行專業設計。

結論與行業展望

多股絞合線因其優異的集膚效應抑制能力、鄰近效應緩解特性、卓越的熱性能和機械靈活性，已成為高頻電抗器設計的黃金標準。隨著電力電子設備向更高頻率、更大功率密度發展，絞合線技術也在不斷創新：

1.新型復合材料：如碳納米管增強銅線，可進一步提高導電性和機械強度

2.智能絞合線：集成溫度或磁場傳感器的絞合線，實現電抗器狀態實時監測

3.3D打印繞組：結合絞合線特性的增材制造技術，開創電抗器設計新范式

國際能源署（IEA）預測，到2030年全球高頻電抗器市場規模將達到$12.5B，其中90%以上將采用多股絞合線技術。了解這一關鍵技術背后的科學原理，有助于工程師做出更優化的設計選擇，也為采購決策者提供了評估產品質量的重要依據。

無論是從事新能源發電、電動汽車還是工業電源設計，掌握高頻電抗器中多股絞合線的應用知識，都將為您的項目和產品帶來顯著的性能優勢和市場競爭力。
