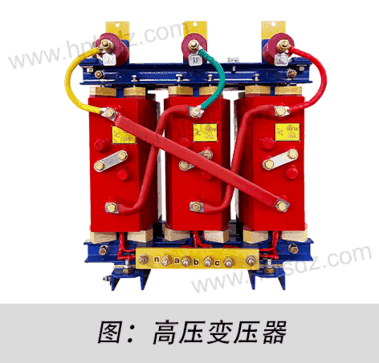

為什么高壓變壓器常用瓷套管引出？

—全面解析絕緣衛士的關鍵角色

在高壓電力系統的核心地帶，變壓器猶如能量傳輸?shù)男呐K。而連接這顆心臟與外部血管（輸電線路）的關鍵“動脈接口”，常常是那個閃亮、堅固的陶瓷部件——瓷套管。為什么全球電網工程師如此信賴這種傳統的陶瓷材料作為高壓引出的門戶？本文將深入探討背后的科學原理和工程智慧。

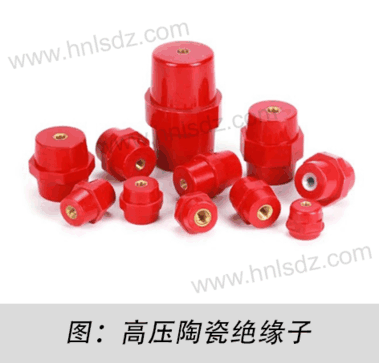

1.卓越的絕緣性能：抵御高電壓的法寶

高壓變壓器端子對地電位差可達數百千伏（如500kV或更高）。首要任務是絕對可靠地隔絕電流向大地泄漏或沿面閃絡。瓷材料的制勝關鍵：

● 超高電阻率與高介電強度：

–電工陶瓷的體積電阻率通常在 1012 - 101? Ω·cm 范圍（常溫下），意味著它對電流流動有極高的本征阻礙能力。

–其介電強度（擊穿場強）可達 10-20 kV/mm 或更高。這表示單位厚度陶瓷能承受極高的電場而不被擊穿。

–因果關系： 陶瓷內部致密、結晶度高，自由電子極少，離子遷移困難，極難形成導通電流的通道。當極高電壓施加時，其原子結構能維持強大的束縛力，阻止電子雪崩擊穿。

● 優異的沿面耐壓性能：

–瓷套外表面設計有多級傘裙（Sheds）。

–因果關系：

?延長爬電距離 (Creepage Distance)：傘裙顯著增加了電流沿瓷表面從高壓端流向接地法蘭（低壓端）所需的路徑長度。

?阻斷連續水膜：雨霧天氣下，傘裙結構能有效阻斷雨水在表面形成連續導電水膜，將長水簾分割成互不相連的短水珠，大幅提高濕閃電壓。

?提高污閃電壓：在工業污染或鹽霧地區，污染物積聚在表面易受潮形成電解質層。傘裙結構同樣能增加泄漏電流路徑電阻并阻斷連續污染層。

表1：典型套管絕緣材料關鍵電氣性能比較

2.強大的機械強度：支撐與防護的基石

套管需承受：

?內部載流導體的重量與電磁力（尤其是短路時巨大的電動 力）。

?外部風力、冰雪載荷、地震力。

?運輸、安裝過程中的沖擊與振動應力。

瓷材料的堅固保障：

● 高抗壓強度：

–優質電瓷的抗壓強度可達 500-800 MPa 甚至更高。

–因果關系：陶瓷主要由剛性的硅酸鹽礦物（石英、 長石、莫來石晶體等）在高溫下燒結而成，形成致密、互鎖的微觀結構，能有效抵抗外部壓力。這確保了套管能穩固支撐內部重型導體和耐受外部擠壓。

● 良好的抗彎強度：

–電工瓷的抗彎強度通常在 50-100 MPa 范圍。

–因果關系：盡管陶瓷是脆性材料，但通過優化配方（如添加氧化鋁提高韌性）和制造工藝（均勻焙燒、消除內應力），現代電瓷能達到支撐高壓導體所需的足夠彎曲強度。法蘭和傘裙的合理設計也優化了受力分布。

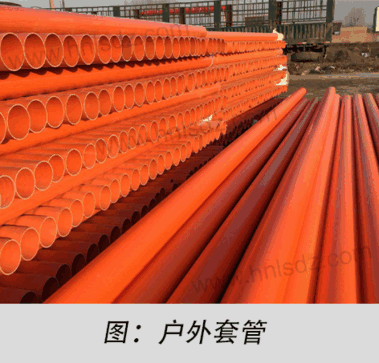

3.卓越的環境耐受性：無懼風雨寒暑

戶外套管需在嚴苛環境下穩定工作數十年：陽光暴曬、紫外線輻射、極端溫度（-40°C 至 +40°C 或更寬）、雨水沖刷、冰霜覆蓋、鹽霧、工業污染物、風沙磨損等。陶瓷的天然鎧甲：

● 極佳的耐候性與抗老化性：陶瓷本質上是無機非金屬材料，成分極其穩定。其中包含

-不懼紫外輻照：不像有機高分子材料（如橡膠、塑料）會發生斷鏈、降解、粉化，陶瓷分子鍵能極高，紫外線能量不足以破壞其結構。

-耐高低溫沖擊：陶瓷具有較低的熱膨脹系數，且材質均勻，經過特殊配方的電瓷能承受巨大的溫度驟變而不開裂（通過熱穩定性試驗驗證，如IEC 60137）。

-化學惰性：對酸、堿、鹽霧等絕大多數環境污染物有極強的抵抗能力，表面不會發生腐蝕或劣化。

-疏水性與自潔性 (經釉面處理后)：光滑的釉面（Glaze）不僅提供美觀，更重要的是提升表面疏水性，使得雨水易形成水珠流走，沖走部分污穢，降低污閃風險。

4.卓越的熱穩定性與導熱性：熱量管理的好幫手

套管內部導體因負載電流產生焦耳熱（I2R），內部絕緣介質（油或SF6氣體）也可能發熱。熱量必須有效散發，避免局部過熱導致絕緣老化或失效。

陶瓷的散熱之道：

● 耐高溫與低熱膨脹：

–電瓷的燒結溫度遠高于其工作溫度（通常 >1300°C燒結，工作溫度<150°C），具有極高的熱穩定性和熔點。

–其熱膨脹系數較低且均勻（通常在 (3-6) × 10?? /K）。

–因果關系：避免在運行溫度波動或冷熱循環下產生過大熱應力導致開裂。材質均勻性保證了各處膨脹收縮一致。

● 良好的導熱性：

–瓷雖然不是金屬那樣的良導熱體（導熱系數約為 1-2 W/(m·K)），但顯著優于空氣或大多數有機聚合物 (<0.5 W/(m·K)）。

–因果關系：內部導體和介質產生的熱量，能夠相對有效地通過瓷質絕緣體傳導到外部環境空氣中（主要通過自然對流或輻射換熱）。這有助于維持套管整體溫度在安全裕度內，防止熱失控。其導熱性能足以勝任高壓套管的散熱需求。

5.成熟可靠的密封結構：守護內部絕緣的堡壘

對于油浸式變壓器，套管是內部絕緣油與外部大氣的關鍵交界面。對于干式或GIS用SF6氣體套管，則是氣體密封邊界。任何持續的泄漏都會導致絕緣失效、設備故障甚至爆炸。

瓷套管密封的可靠實現：

● 金屬-陶瓷的可靠封接：

–套管頂部導體接線端子（通常為銅或鋁）和底部安裝法蘭（通常為鑄鋁、鑄鐵或鋼）需要與瓷件形成氣密性和油密性的永久連接。

–關鍵技術：廣泛采用燒結金屬粉末法（如銅焊料在保護氣氛中高溫?zé)Y(jié)）或機械壓裝+特殊密封膠/墊圈（需經過嚴格的老化和密封試驗）。

–因果關系：這種成熟的金屬-陶瓷封接工藝經過長期工程驗證（IEC/IEEE 標準中有嚴格密封試驗要求），能承受運行中的熱脹冷縮和內部壓力波動（如油的熱脹冷縮），提供長達數十年的可靠密封保障，有效隔絕外部濕氣、氧氣侵入和內部絕緣介質泄漏。

● 整體結構的簡潔可靠：相比于復合絕緣子或環氧樹脂澆注結構，瓷套管的“瓷筒+金屬法蘭/端子”結構相對簡單，減少了密封界面（通常只有上下兩端），降低了潛在的泄漏點。

表2：高壓變壓器套管主要型式比較及優勢場景

結論：歷經考驗的絕緣衛士

陶瓷套管之所以能在高壓變壓器領域獨占鰲頭數十年，絕非偶然。它是卓越的絕緣性能、強大的機械支撐、無與倫比的環境耐受性、可靠的熱管理能力、成熟的密封解決方案以及標準化帶來的高可靠性與經濟性的完美結合體。

盡管新型材料（如復合材料）在中低壓領域發展迅速，但在嚴苛的高壓、超高壓戶外應用環境下，尤其是在關鍵的主變壓器引出線位置，瓷套管憑借其全面均衡的性能優勢和久經沙場的可靠性記錄，依然是全球電網工程師值得信賴的首選“門戶衛士”。

選擇瓷套管，就是為高壓變壓器的長期安全穩定運行，構筑了一道堅不可摧的防線。
